矿用泵

FQW25-50/W矿用风动潜水泵

名称:FQW25-50/W矿用风动潜水泵

分类:矿用泵

咨询热线:13345287774

联系我们

详细说明:

煤矿用FQW系列矿用风动潜水泵 结构紧凑,移动、装拆、维修方便。泵体涡道采用高效节能水力模型,叶轮特殊设计。该水泵排污水能力强,流量大,扬程高等优点。
FQW系列矿用风动潜水泵结构与工作原理
FQW系列矿用风动潜水泵主要有泵体、气马达和过流等三部分组成,
1、泵体部分:分上、下两腔,中间用密封圈将气、水隔开。密封圈采用弹簧密封,并利用气、水的压力,使高压气、水分别进入上、下两只密封圈内壁,使其内涨,增强密封效果。
2、气马达部分:由转子、涡轮、轴承等组成。以压缩空气为动力、冲击涡轮推动转子高速运转作功。
3、过流部分:由水轮、泵盖、吸口、泵座等组成。水轮装在壳体下腔转子轴上,压缩空气从进气口送入,转子运转带动水轮,水轮里的水在离心力的作用下,压入壳体出水涡道,顺出水管排出。

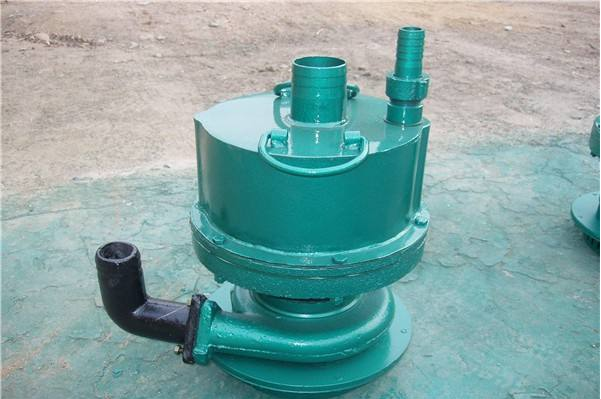

FQW25-50/W矿用风动潜水泵

风动潜水泵叶轮采用特殊设计,排污能力强,不会因固体颗粒或纤维物的吸入而堵塞,也不会因颗粒性介质的吸入而过早损坏,整机结构简单,移动、装拆、维护保养方便,具有效率高,性能好,消耗风量低等优点

现在以FQW30-70/W风动涡轮潜水泵为例,简单说一下风动潜水泵各参数间意义:

型号:FQW30-70/W

FQ——矿用风动潜水泵

W——输送介质代号:污水

30——额定流量:30m3/h

70——额定扬程:70m

w——水轮型式特征代号

矿用风动潜水泵以压缩空气为动力源,以含有污物、固体颗粒的矿井污水为输送对象,采用潜水方式(除排气管露出水面外,包括进水口、泵座、泵盖在内的部分泵体需潜入水中)工作的固液两相介质泵送设备。亦可输送清水。

矿用风动潜水泵正常运行条件

1.泵潜入水下的深度不超过0.40m;

2.输送介质温度不超过40℃;

3.工作环境温度(2~40)℃;

4.输送介质的PH在4~10范围内;

5.含固体颗粒的直径污水泵不超过10mm,其体积浓度不超过2%;

6.泵动力用压缩空气,压力在(0.45~0.70)MPa范围内,并能满足耗气量要求。

   FQW30-70/W型矿用风动潜水泵为叶片式排沙排污潜水泵,以定转子偏心、可滑动叶片为动力发生装置,采用相邻叶片承压面积不同,同一叶片两侧压力不同,从而产生转矩的原理设计。气马达进气口径大,叶片尺寸大,水轮采用开式离心涡旋叶轮,涡室截面也采用变截面渐开、渐大优化流线型流道,具有使用寿命长、扬程大、整机效能高的特点。
