矿用调节风门

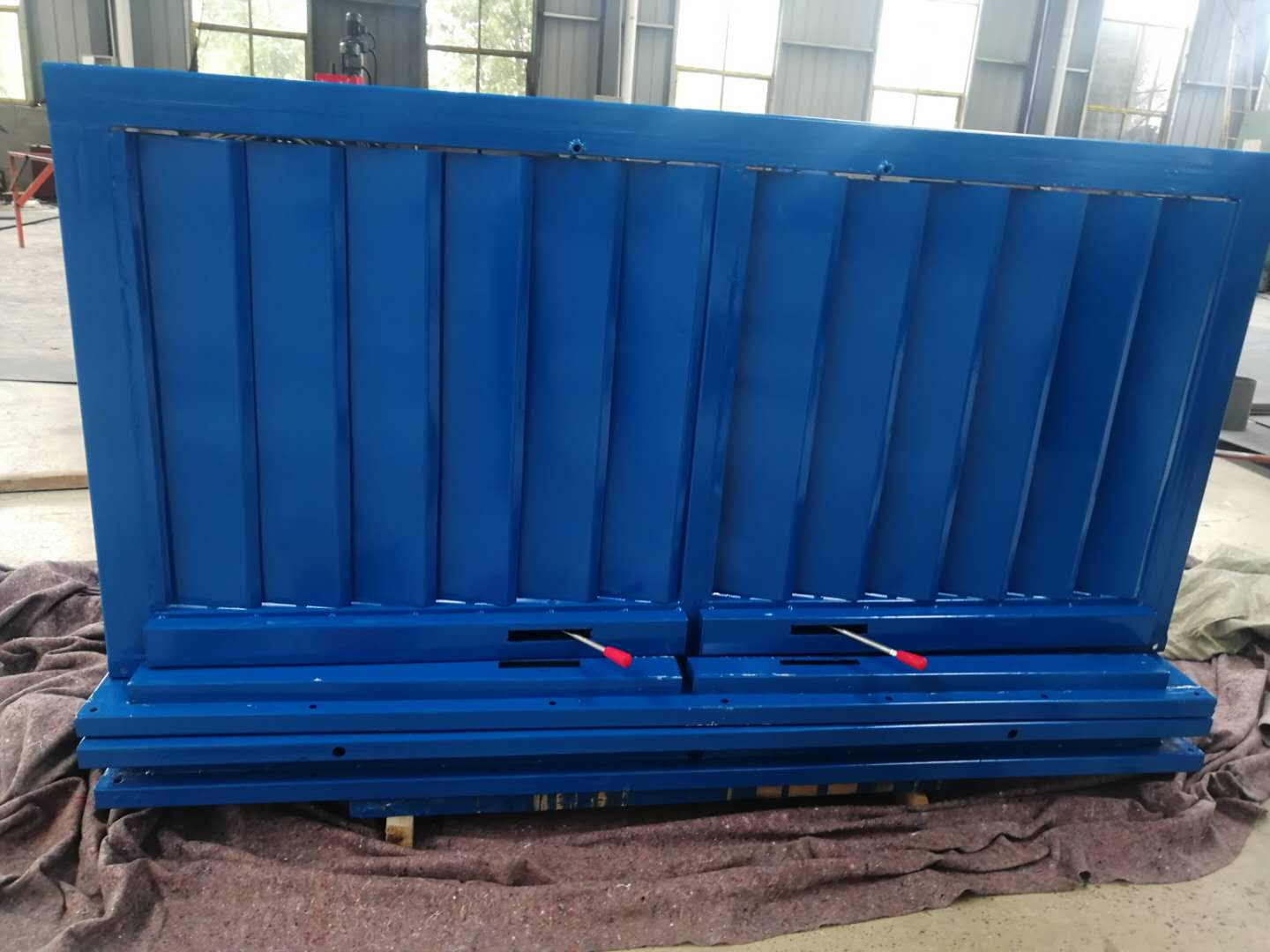

全自动调节风窗

名称:全自动调节风窗

分类:矿用调节风门

咨询热线:18564280928

联系我们

详细说明:

全自动调节风窗包括风窗和外框,所述风窗为可调节的百叶式风窗,所述百叶式风窗包括至少三个叶片,所述叶片均通过一曲柄联动机构固定在风窗上,所述外框上设有一风速传感器,所述风速传感器连接控制主机,所述控制主机连接一电动执行器,所述电动执行器通过一齿轮传动机构控制连接所述曲柄联动机构。本实用新型提供一种能实现全自动控制的调节风窗,能够实现远程智能化调节,通过远程控制微调防爆电机实现,实现调节页片间隙的大小达到调节风量的目的,实现远程及时、快速调节,节省了人力、时间,可大幅度减少井下通风事故的发生。而且在断电时,人工亦可实现手动调节风窗。
全自动调节风窗
全自动控制的调节风窗,能够实现远程智能化调节,通过远程控制微调防爆电机实现,实现调节页片间隙的大小达到调节风量的目的,实现远程及时、快速调节。进而节省了操作人员人力、时间,降低了成本,可大幅度减少井下通风事故的发生。
全自动调节风窗技术方案为:
全自动调节风窗,包括风窗和外框,其特征在于,所述风窗为可调节的百叶式风窗,所述百叶式风窗包括至少三个叶片,所述叶片均通过一曲柄联动机构固定在风窗上,所述外框上设有一风速传感器,所述风速传感器连接控制主机,所述控制主机连接一电动执行器,所述电动执行器通过一齿轮传动机构控制连接所述曲柄联动机构。
全自动调节风窗通过安设在外框上的风速传感器检测到风量变化时,通过模拟信号传递给控制主机,控制主机根据信号放大处理,输出控制信号至具有防爆功能的电动执行器,电动执行器根据控制信号驱动曲柄联动机构进行调节百叶式风窗,实现自动调节风量目的。
控制主机内置485通讯接口,井下分站通过485通讯与上位机相连。以便上位机连接井下分站实现远程控制调节风窗的开闭调节,使得矿井的调节风窗具有远程智能调节功能。
电动执行器外侧设有就地控制按钮。以便实现就地控制风窗的调节。
电动执行器的驱动装置包含伞型齿轮,所述伞型齿轮固定在外框上。以便电动执行器通过伞型齿轮联动驱动百叶式调节风窗的调节。
风窗的内侧设置可手动转动的手柄。使得全自动调节风窗具有停电自动卸荷功能,遇异常停电时,电动执行器自动卸荷,可通过手柄手动调节百叶风窗进行风量调节。
百叶式风窗的叶片上设置密封条。当风窗全部关闭时能有效地杜绝风窗漏风,增加风窗密封效果。
新型的有益效果:由于采用了上述技术方案,使得全自动调节风窗可操作性强、灵活可靠;比人工手动调节省时省力,能实现风速的自动检测从而实现自动调节,控制主机具有远程控制功能,能实现远程控制;异常情况停电时能实现手动调节;降低了成本
