自动无压风门

ZMK-127红外式电控液压自动风门

名称:ZMK-127红外式电控液压自动风门

分类:自动无压风门

咨询热线:18564280928

联系我们

详细说明:

矿用电液式全自动风门 矿用自动风门控制用电控装置用于矿山井下进回风巷和主要进回风巷之间每个联络巷中,自动启闭,有效解决行人、行车、运输过人不便等问题,所配置的自动控制装置均取得煤安标志及防爆证书。

     ZMK127型矿用电液全自动风门由两道单式风门主体、一套机械闭锁装置、一台电控箱、一台防爆液压站、两套液压缸传动机构、两套声光报警显示器、两套红外线传感器、两套位置传感器、两套手动控制
全自动液压风门:该装置由:防爆泵站,主机,红外线发射器(4个)、红外线接收器(4个)、矿用本安型按钮(4个)、矿用本安型报警器(2个)、气控箱(2个)、气缸(2条)、气管(1盘)、组成。

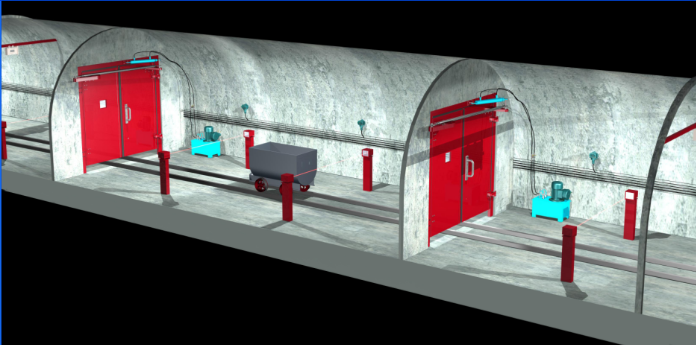

ZMK-127红外式电控液压自动风门

全自动液压风门工作原理:

自动风门由本公司提供的风门自动控制装置、传感装置、油缸或气缸、电磁换向阀等实现自动控制。同时两道风门之间互为闭锁。即:当 A 门打开时,B 门闭锁,不能打开;当 B 门

打开时,A 门闭锁,不能打开。

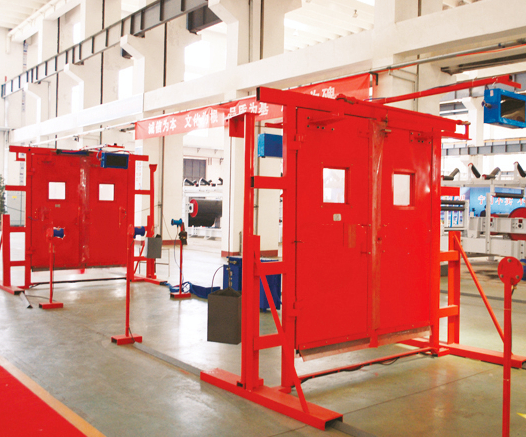

ZMK-127红外式电控液压自动风门

工作描述:当有人通过风门时,设置在风门两侧的红外线传感器探头,产生电平信号,输入自动控制装置内,经处理后立即转换成电信号直接控制,即电器工作,使电磁阀动作,驱动

气缸或液压缸工作,从而实现风门开闭。

电控液压式风门,液压全自动风门,该煤矿液压风门利用液压站提供的高压液压油做动力源,通过ZMK-127矿用风门自动控制装置系统控制防爆电磁阀改变液压油的流动方向,推动液压缸做功实现矿用无压风门的自动开闭。

  电控液压式风门是以动力液压缸活塞杆伸出端与连杆连接,连杆的另一端与风门连接,动力液压缸无杆腔端通过液压管路与储液罐连接,动力液压缸的有杆腔端通过液压管路与装在另一风门上横梁的工作液压缸无杆腔端连接。工作液压缸通过液压管路与装在另一风门上横梁上的动力液压缸有杆腔连接将一道风门打开的同时实现另一道风门的闭锁,一道风门完全关闭后,另一道风门才能够解锁,两道风门同时关闭后,风门处于解锁状态。本实用新型具有结构简单实用,安全可靠,不用其它任何动力就能实现两道风门之间的相互闭锁,是煤矿井下理想的风门闭锁装置。
