煤矿倾斜巷道自动感应平推式风门设计与工作原理
倾斜巷道在施工过程中,为保证施工巷道通风安全必须在倾斜巷道风流稳定地段设置两道风门,传统的煤矿风门采用人工开启,但是对于倾斜巷道存在一定坡度,风门开启方向与风流方向相反,从而加大了风门开启难度,同时风门在开启时很容易出现反弹造成煤矿事故,对此西山煤电集团屯兰矿开拓四队通过技术研究设计一套倾斜巷道自动感应平推式风门,并在施工北三胶带机巷过程中得以应用,取得显著效果。

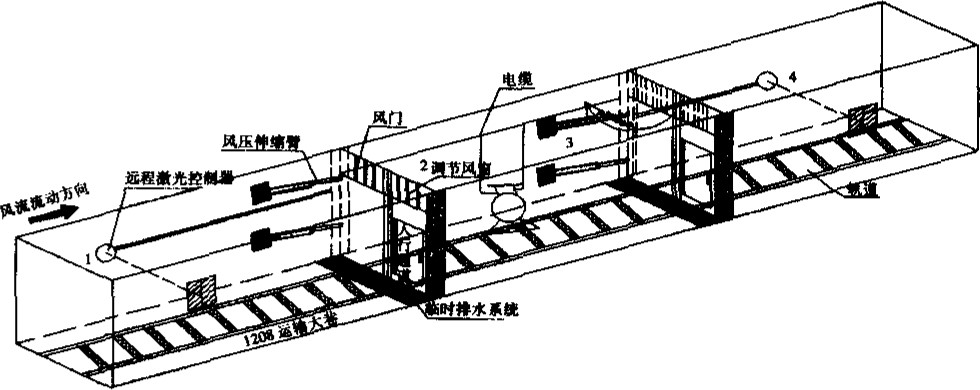

倾斜巷道自动感应风门
自动感应平推式风门组成
(1)自动感应平推式风门主要由风门门体、风门导轨、防夹车光电感应器、风门驱动装置、风门联锁开关、机电硐室、激光感应装置、风门收缩硐室、远程操作按钮、PLC控制柜、操作硐室等部分组成。
(2)每道风门门体由两部分单门体组成,风门门体总宽度为5· 0 m,单门体宽度为2· 5 m,两部分单门体可平推式移动。
(3)风门收缩硐室规格为宽×深×高= 1 · 0 m × 2· 5 m × 5· 0 m,收缩硐室内安装风门驱动装置,风门门体在驱动装置带动下平推到收缩硐室技
内;在收缩硐室口安装防夹车光电感应器,当风门关闭期间出现风门夹车或夹人时光电感应器起保护作用。
(4)在安装风门顶底板处风别安装风门导轨,导轨长度为7· 5 m,风门与导轨之间采用定向滑轮相连接,在1#、2#单门体上分别安装一副液压操纵杆,液压操纵杆与风门驱动装置相连。



自动感应平推式风门工作原理
( 1 )当电机车行驶至风门激光感应装置时激光器发出激光被遮挡2s后,激光接收器会发出信号通过信号电缆传递至联锁开关。
(2)联锁开关接收到激光器传来的信号后,再将信号通过信号电缆传递至风门驱动装装置中 PLC控制器,驱动装置带动1#、2#门体液压操纵杆将风门直接拉人收缩硐室。
(3)第一道风门打开时第二道风门被闭锁,
当电机车通过第一道风门后驱动装置将1 #、2#门体依次推至关闭状态,此时第二道风门闭锁解除同时依次打开门体。
(4)当第二道门体关闭后将信号传递至联锁开关,联锁开关通过信号电缆再将所有门体关闭信号传递至驱动装置,风门停止工作。
(5)当风门供电系统断电时操作人员可通过操作硐室内远程操作按钮打开风门,远程操作按钮由地面独立供电系统供电。
(6)当风门在关闭时若存在电机车或行人强行通过时安装在收缩硐室口的防夹车光电感应器会发出报警,同时将风门打开信号传递至PLC控制器,此时风门再次被打开避免发生事故。每道风门安设行人临时通道,不开启风门时可打开临时通道

自动感应平推式风门优缺点
1)自动感应平推式风门与传统人工开启风门相比操作简单、无需配备专职风门操作工降低煤矿劳动费用、该风门实用性强、实用区域广。
2)自动感应平推式风门开启时风阻小,更加安全;同时平推式风门与传统风门相比更加适应不同坡度的倾斜巷道,弥补了传统风门在倾斜巷道中适应性差缺点。
3)自动感应平推式风门通过感应装置自动开启风门,成功解决了因未及时开启风门造成电机车撞坏通风设施及行人等难题。
4)由于自动感应平推式风门配套机电设备较多并采用两路供电系统,与传统风门相比增加了设备及供电成本费用;同时风门在安装前需进行扩帮掏槽,增加了风门安装工序。
