自动无压风门

双页平衡自动液压风门

名称:双页平衡自动液压风门

分类:自动无压风门

咨询热线:18564280928

联系我们

详细说明:

自动风门是通风系统中的重要设施,在实际应用中,只有掌握了自动风门的工作原理,加强系统的日常管理与维护,才能充分发挥其各项功能,实现安全运行
双页平衡自动液压风门结构特征

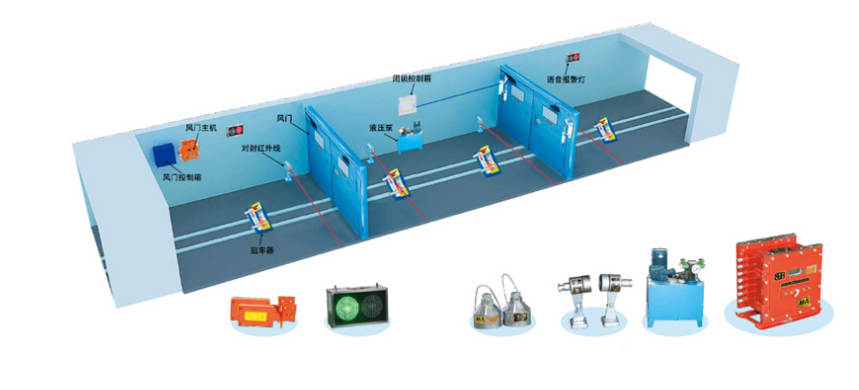

双页平衡自动液压风门由风门、风门连杆、液压泵、液压推进缸等组成,液压推进缸的一端固定在风门扇上,另一端固定在风门框上。电气部分由防爆电机、控制器、光控接收头、按钮、声光报警器、位置传感器等组成,通过接线端子和接线盒与外围设备连接。控制器位于两风门之间,声光报警器分别悬挂在A门和B门上方,位置传感器分别安装在A门和B门适当位置。
双页平衡自动液压风门
双页平衡自动液压风门工作原理
行人通过风门时,可用手动按钮或矿灯照射光控接收头操作风门自动启闭,行车通过风门时,司机无需下车,使用遥控器(0一5)控制风门启、闭。
双页平衡自动液压风门在白水煤矿的应用当控制单片机接收来自A门和B门内外侧的按钮、光控或遥控信号后,控制单片机经过对接收信号和风门位置信号的比较处理,输出相应的开闭控制信号给A门或B门控制箱,同一时间只允许一个风门动作,控制A门或B门液压电机的反或正转,推动油缸完成一次打开或关闭风门的操作。
A、B两个风门各安装一个位置传感器,为单片机提供A门和B门的开闭信号,此信号经单片机处理,保障了A门和 B门不可以同时打开,从而实现了两道风门电器闭锁。

液压工作原理
工作原理电液推杆以电动机为动力源,通过电动机正(反)向旋转,使液压油通过双向齿轮泵输出高压油,经油路集成块,送至工作油缸,实现活塞的往返运动。
过载保护原理电液推杆工作时,如活塞杆受外力超过额定的输出力或活塞故障分已经到了终点,电机仍在转动,这时油路中高压油增高到调定的压力,溢流阀迅速而准确地溢流,实现过载自动保护。电机虽在转动,但过负荷不会烧毁。
自锁原理电液推杆的油路集成块中设计了压力自锁机构,电机停止转动,活塞杆立即停留在一定位置,压力油处于保压状太
