自动无压风门

遥控气动风门

名称:遥控气动风门

分类:自动无压风门

咨询热线:18564280928

联系我们

详细说明:

矿井通风设备,具体涉及一种在电网停电时可由井上控制开、关的遥控气动风门。
矿井坑道中的风门,是矿井通风网络中重要的组成部分。过去风门的开关多靠人力;过车风门设置简易拉杆,用矿车撞杆实现开关动作。近年来随着生产发展的需要和技术水平的提高,国内外研制了许多类型的电动自动风门,其控制方式有光电、红外传感等。应该说,目前的电动自动风门在满足正常生产需要中已发挥了应有的作用。但由于所采用的电机功率较大(2000瓦左右),电压等级较高(127V、220V、380V),在一旦发生矿井火灾,电网停电的情况下,就难以实现地面遥控。而由于要害部位的风门不能地面遥控,风流流向不能及时调整转换,致使火势不能得到有效控制,这样的教训是很深刻的。因此研制受地面救火指挥中心直接控制开关的风门已纳入煤炭部灭火专家指挥系统的重大攻关课题。
遥控气动风门
遥控气动风门目的就是为遥控风门系统提供井下硬件执行机构,使一旦矿井发生火灾时,在全停电的情况下,靠小功率备用电源供电使风门受控于地面指挥中心。
遥控气动风门技术方案:

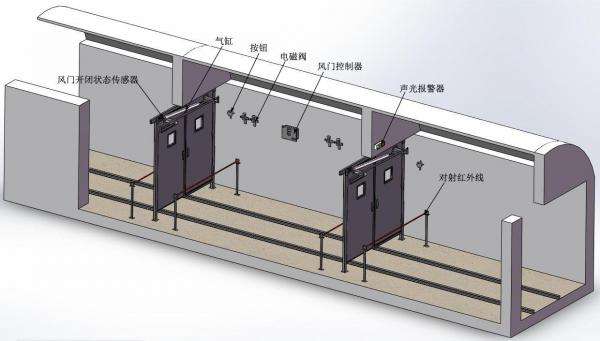

是以压缩空气做风门开、关门机构的动力源。开、关门机构包括气缸、摇臂、拨门杆,气缸和摇臂分别以铰链连接在固定架上,气缸的活塞杆连接在摇臂上,拨门杆固定在门扇上,当汽缸的活塞杆伸出时,推动摇臂摆动,将门扇推开到位,摇臂上的钩子与拨门杆勾在一起,当汽缸的活塞杆收缩时,摇臂与拨门杆脱开、门扇自动回到关闭位置。
驱动气缸运动的压缩空气由电磁阀控制,驱动机构是由微型电机、蜗轮减速器、凸轮机构、二位三通阀组成的自动控制阀组。该阀组具有机械自锁性能,克服了通用电磁阀工作时需要连续供电的缺点,在使用备用电源时可大大延长备用电源的使用寿命。
微型电机的运动即风门控制由电脑控制器来完成。控制器、传感器和地面专家指挥系统微机接口组成井下控制分站。该分站的功能是(1)将风门的开、关状态传送到地面;(2)接受地面指挥中心的指令完成开、关动作;(3)平时受红外传感器控制,满足通车行人的需要;(4)在电网停电时自动切换到备用电源,接受地面遥控。本实用新型应用复式供电方式,平时靠电网供电,在停电时使用备用电源供电,采用特殊型式的可充电镉镍电池组做为井下控制的后备电源;采用双音频编解码专用集成电路实现信号传输与遥测遥控。
本实用新型以气动机构取代了电动自动风门中的2000瓦左右的电动机,而其电控部件的电压和功率只有12V、15W,因而可用可充电的镉镍电池组做为备用电源,这就为一旦发生火灾,电网全停电的情况下,实现风门地面遥控提供了可靠的技术保障。
