手动助力风门装置一种手动风门开启助力装置
作者： 矿用风门来源： 互联网

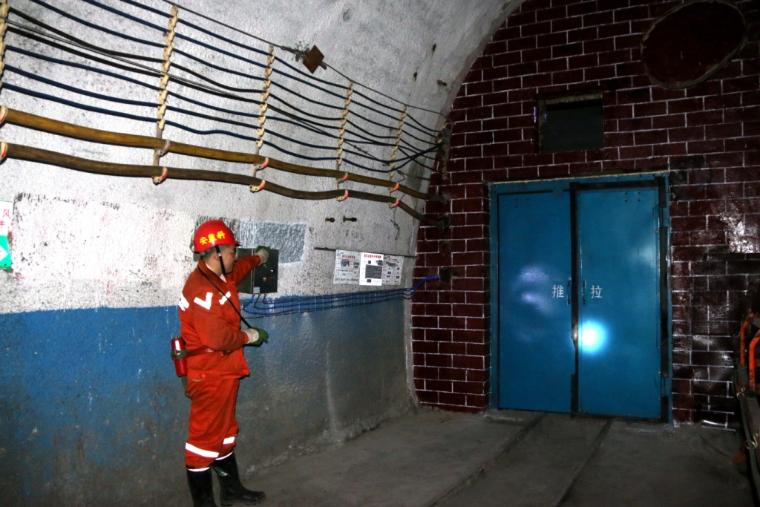

手动助力风门装置它能够有效的解决现有风压过大无法正常开启手动风门的问题，结构简单、安全可靠、快捷省力的一种风门开启助力装置。手动风门开启助力装置，其包括钢板I上，钢板I面板的上方焊有四个钢制基座2，在钢板I的面板上割有六个固定螺丝孔3。曲摇杆4的一端插入到钢制基座2中间的孔内，并用限位销5进行固定，曲摇杆4的另一端焊有轴承6，曲摇杆4插在钢制基座2的中间部位焊接有钢摇把7，便于曲摇杆4随钢摇把7在钢制基座2上进行摇动。
手动助力风门装置实用新型具有设计合理新颖，结构简单，制作方便，便于安装、拆卸，不易损坏，节约成本，使用快捷方便的优点。
手动助力风门装置，其包括长130mm、宽60mm、厚5mm的钢板I，钢板I面板的上方并列焊有四个截面为半圆矩形的钢制基座2，在钢板I的面板上割有六个用于固定的固定螺丝孔3，在每个钢制基座2中间割有直径15mm的孔。直径15mm的曲摇杆4的一端插入到钢制基座2中间的孔内，并用限位销5进行固定，曲摇杆4的另一端焊有外径28mm、内径15mm、厚7mm的轴承6，曲摇杆4插在钢制基座2的中间部位焊接有直径15mm的钢摇把7，便于曲摇杆4随钢摇把7在钢制基座2上进行摇动。
，该新型手动风门开启助力装置，被固定于手动风门的左侧中部位置，当人员需要通过风门时手提钢摇把，钢摇把连动曲摇杆同时被提起，门框部安装有阻挡曲摇杆向内提起的挡板，当钢摇把连动曲摇杆同时被提起时，挡板阻挡曲摇杆带动的轴承向内提起，但该装置受反作用力的影响，轴承沿挡板部向上滑动，风门即可被曲摇杆向外顶起，当风门开启具有大缝隙时，风门两侧风压会串压达到平衡，从而可以顺利、快捷、方便的开启房门。
由于采用上述技术，该新型手动风门开启助力装置不易损坏，且易于制作、安装、拆卸方便，极大的节约材料和人工成本。
]此处所说明的附图仅用以说明本实用新型的技术方案而非对其限制，所属领域的技术人员应当理解，依然可以对本实用新型的具休实施方式进行修改或者对部分技术特征进行等同替换，而不脱离本实用新型技术方案的精神，其均应涵盖在本实用新型请求保护的技术方案范围。
手动风门开启助力装置其特征是:其包括设置在钢板I面板的上方焊有四个钢制基座(2)，在钢板(I)的面板上割有六个固定螺丝孔(3)，曲摇杆(4)的一端插入到钢制基座(2)中间的孔内，并用限位销(5)进行固定，曲摇杆(4)的另一端焊有轴承(6)，曲摇杆(4)插在钢制基座(2)的中间部位焊接有钢摇把(7)，便于曲摇杆(4)随钢摇把(7)在钢制基座(2)上进行摇动。2.根据权利要求1所述的一种新型手动风门开启助力装置，其特征是:四个钢制基座(2)的截面同为半圆矩形，在每个钢制基座(2)中间割有用于固定曲摇杆(4)的孔。
手动风门开启助力装置属于一种矿山井下巷道设备技术领域，更具体地说是一种适用于井下手动风门用可抗风压开启风门的助力装置。其包括了：钢制基座、曲摇杆、限位销、轴承、钢摇把等各种矿山机械中常用的一些部件。其特征是：钢板面板的上方焊有四个钢制基座，在钢板的面板上割有六个固定螺丝孔，曲摇杆的一端插入到钢制基座中间的孔内，并用限位销进行固定，曲摇杆的另一端焊有轴承，曲摇杆插在钢制基座的中间部位焊接有钢摇把，便于曲摇杆随钢摇把在钢制基座上进行摇动。本实用新型具有设计合理新颖，结构简单，制作方便，便于安装、拆卸，不易损坏，节约成本，使用快捷方便的优点。
