矿用风门

手动无压风门

名称:手动无压风门

分类:矿用风门

咨询热线:13345287774

联系我们

详细说明:

手动无压风门,矿用无压风门,矿用平衡风门,机械式风门
 欢迎大家在百忙之中来阅读此篇文章,此篇文章从什么是手动无压风门,手动无压风门特点,原理,技术参数等做了详细的解读,请读者批评指正。
 手动无压风门主要用于矿山井下进回风巷和主要进回风巷之间每个联络巷中,双向无压风门运用连杆平衡机构,开启力小,不需再设反向风门,手动打开无压风门,人或车过后,无压风门能自动关闭。

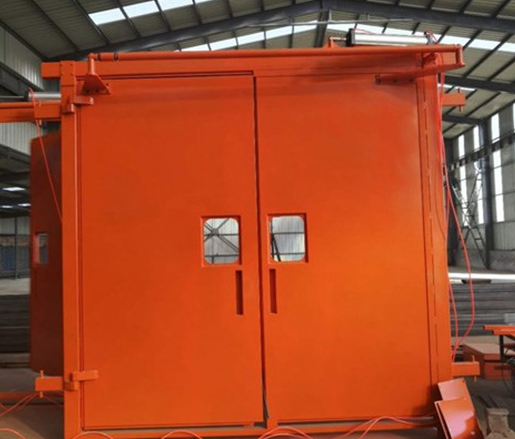

手动无压风门实拍图:
手动无压风门
  手动无压风门的产品特点:
1、开启力小,开启力于巷道内的风压的大小无关。
2、双向隔风,不需再设反向风门。
3、人车过后,风门能自动关闭
4、双向密封,漏风量小,关闭平稳,安全可靠,
5、防腐、防潮、防燃、强度大、不变形
6、两道门之前可实现闭锁,系统简单,易维护,
手动无压风门的技术参数:
控制方式:手动、自动
风门开启形式:异向同步开闭
手动开启力:100N左右
风扇开启角度:≥90度

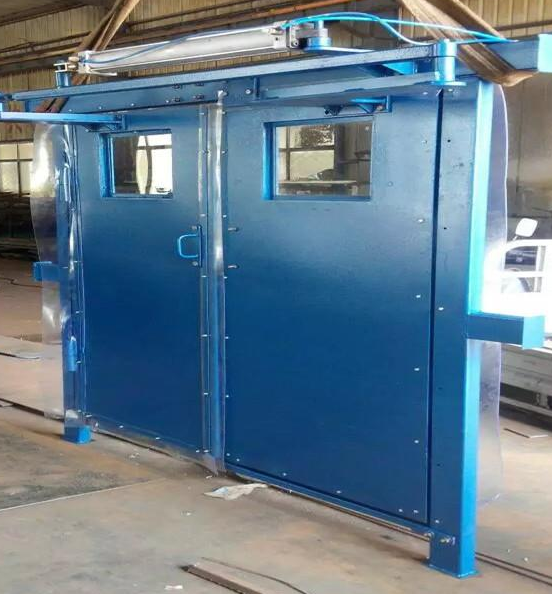

手动无压风门实拍图:
手动无压风门
划线定位:
1、按照图纸和实际巷道拱基线、中线画出风门的安装位置、水平安装线和标高。
2、 风门就位:按图纸中要求的型号、规格及开启方向等,将所需要的风门搬运到安装地点,并垫靠稳当。风门的门框在固定的时候注意保证安装弯臂和直臂一侧距离侧墙尺寸为160mm

3、 风门门框及吊桶轮轴的固定:校正其水平和正、侧面垂直;如图:然后将门框铁脚和横粱两端固定在墙体两侧铁脚插入预留孔内,将吊桶轮轴按照图纸要求规定在轮轴的预留孔内并垫好,用水把预留孔内湿润,用 1:2 较硬的水泥砂浆或C20 细石混凝土将其填实后抹平。终凝前不得碰动框扇。三天后用 1:2 水泥砂浆把框与墙之间的缝隙填实,与框同平面抹平。
4、 门扇安装:门扇安装前检查各门扇的门轴孔和门轴是否清洁,然后按图纸要求将门扇挂牢。

5、连杆机构安装:将连杆结构按图纸要求,分别连接到两扇门的门板上,按照两扇门的开启角度和关闭状态,调节连杆的调节正反丝螺母,使风门两扇门板的开启角度方向相反、大小相等、灵活自如;然后锁死备紧螺母。注意:风门的直头和弯头应与风门的门扇垂直,连杆在风门开启状态时与门扇最小距离大于 10mm。大体安装步骤就在上面。
