矿用风门

双叶气控无压风门

名称:双叶气控无压风门

分类:矿用风门

咨询热线:13345287774

联系我们

详细说明:
     双叶气控无压风门,矿用双叶气控无压风门,煤矿气控无压风门
  双叶气控无压风门组成部分:
  气控无压风门主要由门框、左右门板、平衡机构、钢丝绳及气缸等组成。
  双叶气控半自动无压风门用的是按钮式纯气动控制装置,纯气动控制结构简单,无需要用电,不需要煤安证,控制箱上有按钮,只需要轻轻一按,双叶气控无压风门自动打开。

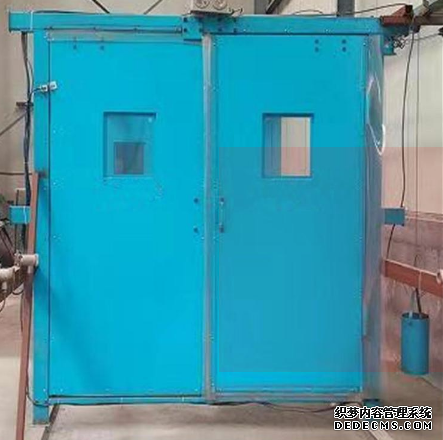

 双叶气控无压风门实拍图:
双叶气控无压风门
气控无压风门结构三维效果图 1.气缸 2.配重 3.钢丝绳 4.平衡杆 5.弯架
  压力平衡风门, 双叶气控无压风门为双扇风门结构,采用金属材料制造。风门门扇分为2个面积大小相等的部分,其中一部分门扇迎风流方向开启另一部分门扇顺风流方向开启。2个门扇用连杆机构相连,使得2个门扇的开启或关闭能够相互制约。
  通过对双叶气控无压风门平衡机构的受力分析,得出两门板转矩与风压、转动的角度有很密切的关系,当风压大于(39.2Ab/SL)MPa 时,联接门扇和平衡杆的轴承将被拉断,因此要根据煤矿井下的实际风压选择强度合适的轴承及平衡机构,以保证气控无压风门的可靠使用,从而为现场实际应用提供理论依据。

   双叶气控无压风门工作原理:
   双叶气控无压风门(SD双页无压风门)直动型气缸推动机构箱中的四连杆,连动开启风门。因采用不固定式连接,使得风门的自动开启不会受到手动开启的影响。由于两扇风门已经平衡,关门时靠四连杆扭轴的液压式闭门器来稳定可靠地关闭门扇。

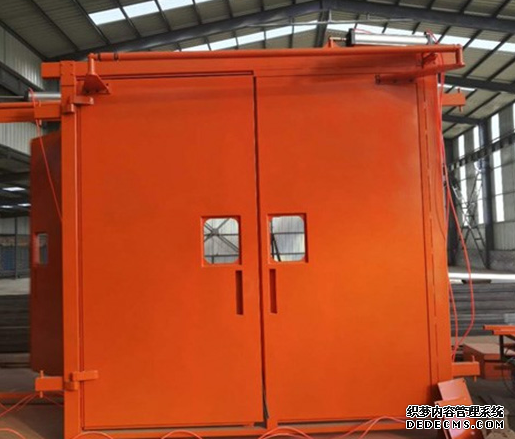

 双叶气控无压风门实拍图:
 双叶气控无压风门
   双叶气控无压风门安装说明
(1)气控开门装置距离风门框不小于350mm。
(2)开门装置绳轮顶部略高于风门小拐臂。
(3)Al处为稳建门框重要避让,墙帮能足够放下大拐臂。
(4)A2整体门框偏向基建一旁5cm,打开时不受影响。
