风门闭锁装置

摆块式风门闭锁装置的结构和原理

作者: 矿用风门来源: 互联网
摆块式风门闭锁装置的结构:由底座,导向筒,闭锁配重体,互锁装置  钢丝绳,导向滑轮,基础等组成。
风门闭锁装置的结构件功用:底座固定支撑和承受所有外力物件,导向筒为闭锁配重体的滑动导向并平衡风门牵引绳的拉力,闭锁配重体平衡风门关闭时牵引绳的摩擦力使其复位状态,互锁装置,钢丝绳,导向滑轮,基础。

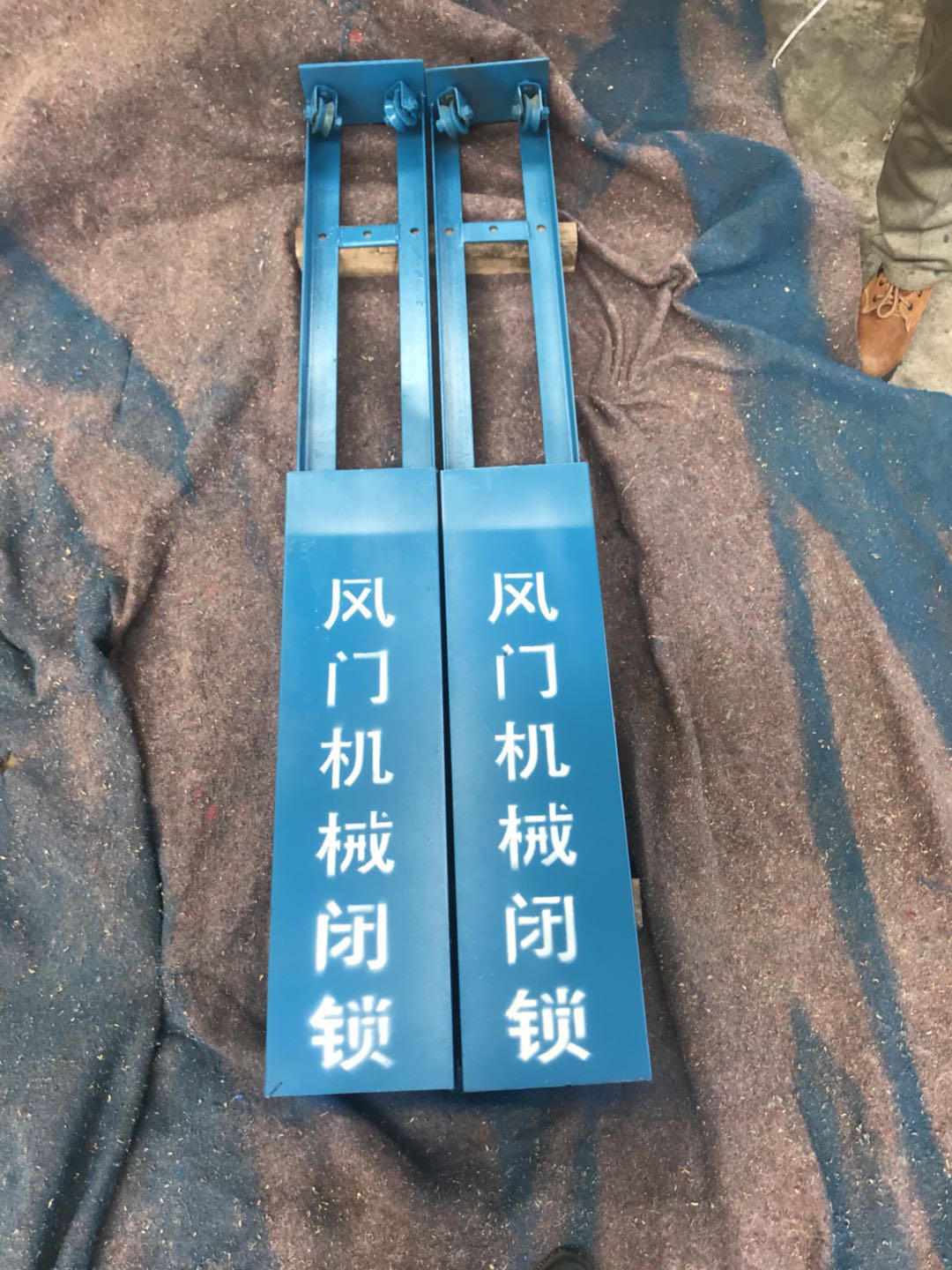

摆块式风门闭锁装置
摆块式风门闭锁装置的原理
在安装时,风门的闭锁钢丝绳的一头与风门连接,另一头与风门闭锁装置的闭锁配重体连接,使闭锁配重体刚好处于平衡状态,并在导向筒的下方,且互锁装置能够自由摆动。该装置风门正常的关闭状态时如图一;当右侧风门打开时,右侧的闭锁配重体被风门钢丝绳牵引,使互锁闭锁装置向左转动,最后互锁闭锁装置右侧的与闭锁配重体侧面接触;互锁闭锁装置转动使左面压在左侧闭锁配重体的顶部,由于互锁闭锁装置的右侧被闭锁配重体侧面固定,左侧的闭锁配重体受力时,不能移动,从而闭锁左侧的风门不能打开,如图二。当左侧风门打开时,左侧的闭锁配重体被风门钢丝绳牵引,使互锁闭锁装置向右转动,最后互锁闭锁装置左侧的与闭锁配重体侧面接触;互锁闭锁装置转动使右面压在右侧闭锁配重体的顶部,由于互锁闭锁装置的左侧被闭锁配重体侧面固定,右侧的闭锁配重体受力时,不能移动,从而闭锁右侧的风门不能打开
