风门闭锁装置

红外线自动风门控制装置ZMK-127技术参数

作者: 矿用风门来源: 互联网
ZMK-127气动风门控制用电控装置适用于煤矿井下双扇无压风门、单扇风门、行人、行车或人车共用风门等设施处全自动控制,可控制两道或三道风门。当行人和矿车通过时由该装置实现风门的自动启闭。在矿井停电时,可靠人力启闭风门。

  气动风门控制用电控装置结构特点
  1、本装置用PLC自动控制系统,采用红外传感器作为监视器,并兼有语言报警,保证行人和车辆顺利、安全通过。
  2、控制功能:控制器接收到红外传感器接收器发来的信号,识别后,控制执行机构(气缸、油缸)动作,打开风门;延时7秒后(经PLC可调),自动控制执行机构动作,关闭风门。
  3、闭锁功能:当互为连锁的两道风门其中任意一道打开时,控制器控制执行机构闭锁另一道风门,使之不能开启;当打开风门关闭后,控制器自动解锁。
  4、手动解锁功能:当出现故障时按下复位按钮,整个控制系统停止工作,此时风门可以手动推开。当故障排除后按下置位按钮,控制系统恢复正常工作。
  5、语音提示功能:风门打开时,控制器应控制声光报警箱提示语音信号。

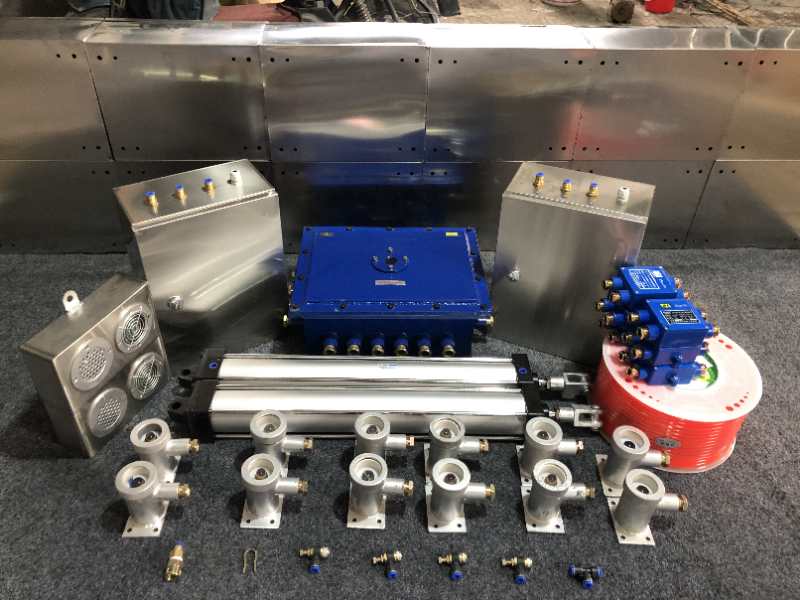

红外线自动风门控制装置ZMK-127
气动风门控制用电控装置主要组成及其技术参数
  KXJ0.2/127型矿用隔爆兼本安型风门控制器
  1.额定工作电压:AC 127V
  2.额定功率:40W
  3.本安参数:U0:DC12.5V,I0:1A

  KXB12矿用本安型声光报警箱
  1.额定工作电压:DC 12V
  2.音响响度:不小于85dB
  3.光信号可见距离20米

  GUG8型矿用本安型红外传感器
  1.额定工作电压:DC 12.5V
  2.感应距离:≤8m
  3.本安参数:Ui: DC12.5V Ii:10mA(发送器) Ii:30mA(接收器)

  GUC15型矿用本安型位置传感器
  1.额定工作电压:DC 12V
  2.接点容量:DC12.5V/1A
  3.有效感应距离:≤15㎜

  AHS-12矿用本安型控制按钮
  1.额定工作电压:DC 12V
  2.额定工作电流:≤5mA
  3.按钮为常开式

  CFHC10-0.8矿用本安型气动电磁阀
  1.额定工作电压:DC 12V
  2.额定工作电流:≤266mA
  3.输入气压:0.2 ~0.8MPa
