电动液压阻车器

名称:电动液压阻车器

分类:矿用救护设备

咨询热线:18564280928

联系我们

详细说明:

电动液压阻车器,矿用ZBY-127液压抱轨式阻车器,液压抱轨式阻车器简介

    阻车器系列涉及煤矿井下运输机械技术领域,阻车器由两根平行的固定支座和阻车杆、前支承座、后支承座及脚踏连动装置组成,阻车器固定支座的两端分别固定在前支承座和后支承座上,阻车器阻车杆置在两个固定支座之间,连接在两个固定支座之间的转轴穿过阻车杆的中部,阻车杆呈上端小下端粗重状,自然状态下,其上端翘起,脚踏连动装置由脚踏板、拉线和拨杆组成,拨杆的中部铰接于两个固定支承座之间,阻车器其上端通过拉线与脚踏板连接。本实用新型能自动阻车,可有效地避免人工阻车易带来的偏差,安全可靠性高,结构简单,安装方便,维护简便。



二、阻车器分类

    阻车器常见种类有手动阻车器、气动阻车器、液压阻车器。见下图:

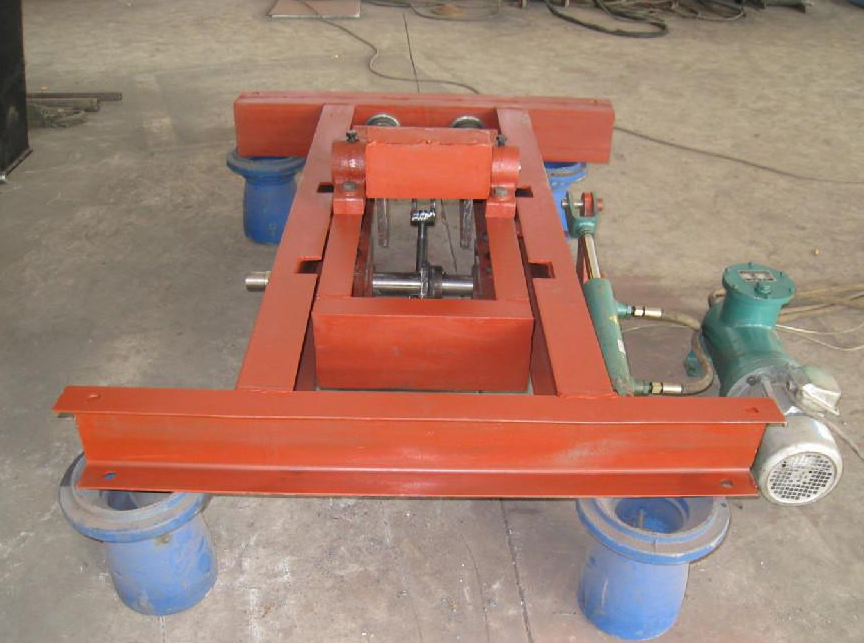

液压阻车器

液压阻车器

    液压抱轨式阻车器为我公司专利产品,主要安装于煤矿斜巷的上车场变坡点处,起到井口阻车作用。该装置采用电液动力,动力来源为隔爆液压站,执行部件为液压缸,液压缸在液压站的作用下,实现伸出和缩回,进一步带动阻车器挡爪开闭,通过阻挡矿车的车轮来实现井口阻车。

    矿用ZBY-127液压抱轨式阻车器可有效起到矿车定位、防止列车自溜等作用,保证了在分解列车及摘挂钩等工作时的安全性,是煤矿斜巷用“一坡三挡”跑车防护系统的重要组成部分(可参看《煤矿安全规程》370条有关规定)。

     矿用ZBY-127液压抱轨式阻车器电控系统可与斜巷跑车防护装置配合使用,可以与提升绞车或提升机实现同步运行和同步控制,如因井口条件特殊,无法采用自动控制方式,则可采用遥控控制的方式。并且,上述控制方式均保留了手动控制按钮,可实现手动控制。该装置完全避免了井口或上车场出现脱钩跑车现象,极大地提高了斜井自动化水平和斜井提升的安全性,得到了广大客户的良好评价。



1、矿用ZBY-127液压抱轨式阻车器适用范围和工作条件

a、环境温度:0℃~40℃;

b、大气压力:86kPa~106kPa;

c、环境相对湿度:不大于95%(+25℃);

d、无淋水、积水的场所;

e、无腐蚀性介质;

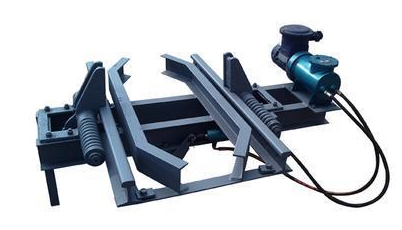

液压阻车器


2、矿用ZBY-127液压抱轨式阻车器组成结构

液压抱轨式阻车器主要由电控箱、液压站、遥控器、阻车装置、状态显示器五部分组成。

抱轨式阻车器的挡车装置有由一个液压缸、一对挡爪、拐臂、固定支架四部分组成,挡车装置在控制系统的控制下可以实现平稳开闭,挡爪抬起后阻车部位为矿车的车轮。

 3、矿用ZBY-127液压抱轨式阻车器工作原理描述

采用自动控制时,阻车器电控系统可通过安装在绞车深度指示器处的位置传感器与提升绞车或提升机实现同步运行和同步控制,也可采用手动控制按钮来对自复阻车器实现手动控制,阻车器的动作状态可通过LED状态显示器直观显示出来。

采用自动控制时,位置传感器发出自动控制信号。自动控制信号被电控箱接收,电控箱控制液压阀的通断,进一步实现液压缸进出,带动拐臂机械运动,从而使挡爪起落运行,挡爪抬起后,通过对矿车轴的阻挡来实现阻车作用。

阻车装置安装于上车场边坡点处,可起到防止矿车发生井口跑车现象,也可对串车实现有效定位,极大的避免了因自溜车或摘挂钩时发生的跑车现象。

矿用ZBY-127液压抱轨式阻车器主要技术参数:



产品类型

液压抱轨式

产品型号

ZBY-127型

额定电压

交流127V

轨距(mm)

600/900

适应矿车吨位

1吨/1.5吨

允许最大形变(Nm)

5600/7800

液压缸行程

>125mm
