矿用自动风门控制装置

全自动风门控制装置

名称:全自动风门控制装置

分类:矿用自动风门控制装置

咨询热线:13345287774

联系我们

详细说明:

济宁和利隆生产研发的全自动风门控制装置,矿用自动风门控制装置有防挤伤功能,声光语音报警器,可以方便调节时间,控制装置盒子是不锈钢的,气管是配套2-3盘。

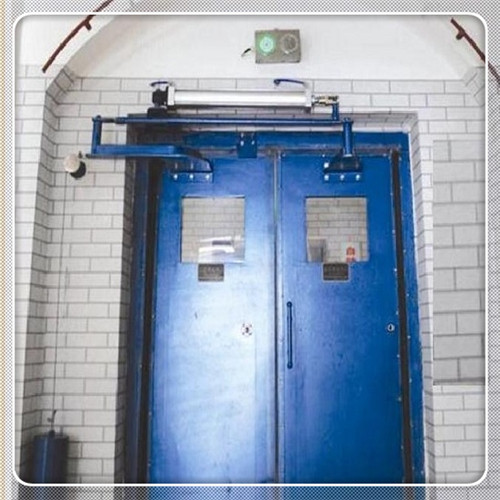

全自动风门控制装置
全自动风门控制装置安装和结构说明
两台控制装置之间用闭锁线连接协同工作,控制风门的开启与关闭,一个装置控制一个风门,协同工作的两个风门不能同时开启。(见图2)
与单台本装置配套使用的装置如下:
(1)光控感测器(2个):分别位于风门的两侧,应安装在平时无光照射处,两感测器作用相同,当用矿灯或其他光源照射后感测器动作,控制风门的开启。
(2)门磁感测器(2个):分别位于风门的完全开启处和完全关闭处,用于检测风门的开启到位和关闭到位,两感测器的作用不同,当风门完全关闭时门磁感测器A动作,关门过程结束,当风门完全开启时门磁感测器B动作,开门过程结束。在安装此感测器时必须注意位置的正确性与准确性,两个感测器位置不能接反,并且安装位置要到位。
(3)电磁阀(2个):分别用于风门的开启和关闭,两个电磁阀的作用不同,当关门时电磁阀一开启,电磁阀二关闭,反之当开门时电磁阀二开启,电磁阀一关闭。在安装此感测器时必须注意两个电磁阀位置不能接反。
(4)手动开关(2个):分别位于风门的两侧,两开关必须为常开按钮,并联安装,用于直接控制风门的开启与关闭。
(5)门吸(1个):当风门一开启时,门二门吸吸合。当风门二开启时,门一门吸吸合。防止一扇风门正在开启时,而另一扇门被人为强行打开,造成风路直通。
(6)音箱(1个):用于语音输出,音量可通过本装置控制板上的电位器调节

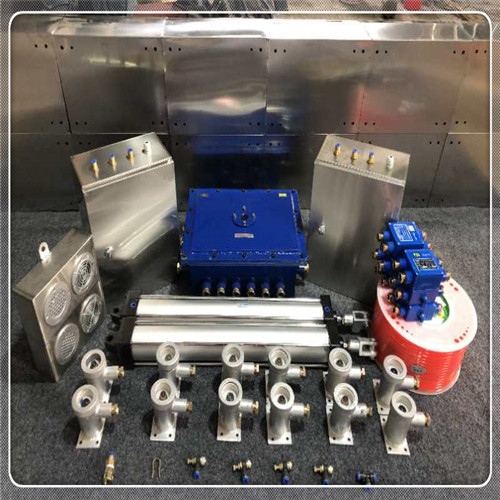

全自动风门控制装置组成部分
全自动控制装置基本功能:
1、基本功能:用于煤矿井下风门的自动化控制,当过人或过车时,风门实现自动打开,自动关闭,两门间相互闭锁,同时有声光语音报警功能,提示风门未关等各种实时情况。
2、当过人或过车时A门自动开启,B门关闭;人或车通过A门后,A门自动关闭,B门自动开启,同时伴有声光报警提示。
3、装置使用红外(对射)传感器,探测范围:≥6m
4、声报警:语音报警声级强度:大于等于80{dB(A)}
5、光报警:黑暗处光信号可见距离≥20m
6、控制功能:当输入信号为高电平≥5V时,控制箱的输出为低电平(0~5)V,当输入信号为低电平≤1V时,控制箱的输出为高电平(24±0.5)V。
7、联锁功能:两装置之间能实现电气互锁,防止两个风门被同时被打开。
8、按钮控制:设置两个开关按钮,手动控制风门的开闭状态,A按钮控制A门的开闭状态,B按钮控置B门的开闭状态。
