立风井防爆门

立风井防爆门的几种样式

作者: 矿用风门来源: 互联网
煤矿立风井防爆门伴随机械通风的出现而产生,已有上百年的发展。据粗略统计,国内外在用和在研的立风井防爆门有数十种。根据其外形和结构特点,大致可分为窗式、盖式、门式等3类。
矿井主通风机有两种常见布置方式,分别适用不同类型的防爆门。国外多采用(a)所示布置方式,防爆门一般为窗式防爆门;国内普遍采用图1(b)所示方式,防爆门可选盖式或门式。由于主通风机布置方式的差异,使得国内外风井防爆门发展有着不同的技术路线。
立风井防爆门的几种样式
立风井防爆门的样式:
窗式防爆门
窗型防爆门通常为矩形板状结构,也可称为防爆板、防爆窗等。
4种典型的窗式防爆门,分别为三明治"式防爆门、金属铰链防爆门、金属膜片防爆门和纺织物防爆门,见图2。图3为派克河矿地面备用风井照片,图中深色部分为防爆门。这类防爆门被爆炸波冲开或冲破后,多数无法自行复位,需人工修复或替换,难以实现快速恢复通风。此外,在井口上部进行修复、替换等抢险作业存在多重危险。针对这些问题,国外通常采用临时封盖、整体更换弯头等应急措施
立风井防爆门的几种样式

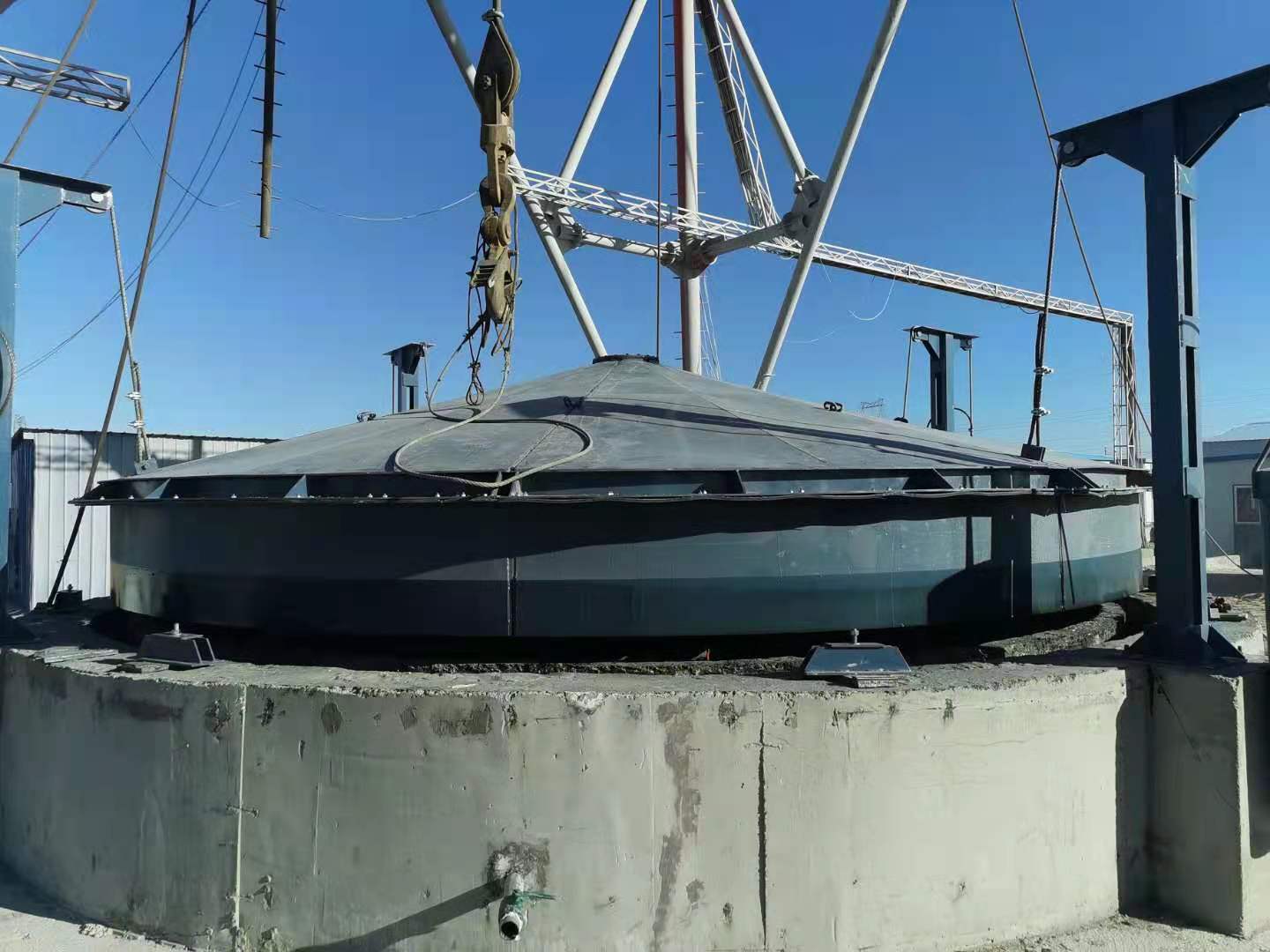

盖式防爆门
盖式防爆门一般为圆形盖状结构,也称为防爆盖、防爆井盖、防爆帽等。
国内普遍使用的MFBL系列防爆门就是典型的盖式防爆门。该防爆门最早由前苏联引进,其设计由原武汉煤矿设计院于上世纪60和70年代编制和修订,经原煤炭部审订作为标准设计,编人《煤炭专用设备图册》,沿用至今。
MFBL系列防爆门由门体、密封油槽、滑轮架、重锤、反风锁扣等构成,见图4。发生爆炸时,门体受爆炸冲击自动打开,泄放爆炸压力,而后在配重钢丝绳牵引下下落复位,重新盖严井口。实践表明,该防爆门存在严重缺陷和安全隐患,突出表现为:无缓冲和限位装置,爆炸威力强大时,门体可能被冲飞而远离井口,致使防爆门长时间无法复位;无可靠的导向机构,门体在上升和下落过程中,可能发生偏移、偏转,使得门体难以准确复位,导致大量漏风,甚至风流短路

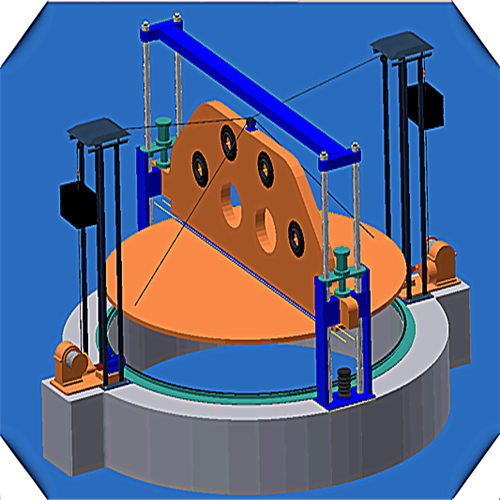

盖式防爆门的主要特点是:在现有防爆门门体上设置4组天窗,用于先行释放爆炸压力;设置双向同步运动的4组升降液压缸,用于推拉门体沿缸筒轨道升降。发生爆炸时,设置在立风井中传感器将爆炸信息传递到地面监控处理系统,电控、液控系统相继动作,升降液压缸活塞杆快速缩回,带动门体开启,泄放爆炸压力;同时天窗被爆炸气流冲开,实现急速先导泄压[ 。12] 该防爆门系统相对复杂,可靠性保障难度较大。
孙玉宁等人提出了两种盖式防爆门:立风井导向缓冲防爆门和立风井刚柔混合导向缓冲防爆门。
立风井导向缓冲防爆门主要由外框架、内框架、缓冲伞、中央导向柱4等组成,见图6。主要特点是:通过长导向来降低卡别风险;采用大型缓冲件来吸收冲击能量和保护门体。发生爆炸时,爆炸冲击波将门体冲起,门体在导向框架和中央导向柱的约束下,竖直向上运行,最终撞击缓冲伞,将能量耗散和转移;爆炸过后,自动下落复位
立风井防爆门的几种样式

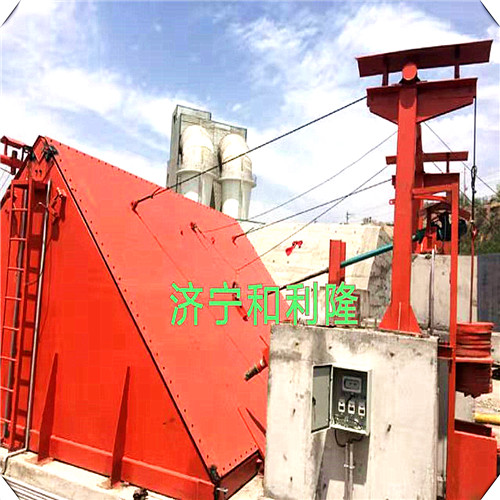

门式防爆门
门式防爆门通常为双开门或单开门结构,多用于斜风井。近年来,国内提出了多种适用于立风井的门式防爆门设计,部分设计已推广应用,例如 ZFFBM型自复式防爆门、KFM系列自复式防爆门等。
