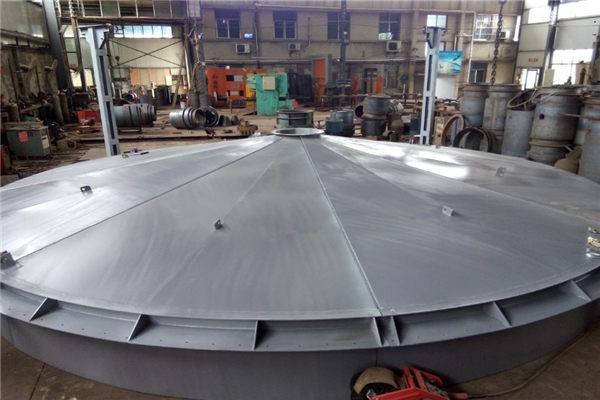

立风井防爆门

立风井防爆门复位的设计思路

作者: 矿用风门来源: 互联网
通过对《MFBL立风井防爆门施工设计说明书》中防爆门起落方式的分析,我们提出变质量概将人工加减重锤块数量来调整重锤重量的方式改变为通过调整储液量来调整重锤重量的方式,以此来保证防爆门的升降操作。当矿井主要通风机停止运转时,防爆门能够自动开启;当储液罐排液后,储液罐内的液量减少到一定限度时,可变质量罐重锤组的重量小于防爆门重量,防爆门借自身重量下降,实现门体复位。这是一个比较新颖的、具有独创性的设讠十思路。
该方案主要由两部分组成,即变质量部分和变质量实现部分。
其中变质量部分由定量重锤组和储液罐组成。
变质量的实现部分由系统水箱、管路、电动阀门、水泵等组成,形成一个水循环系统,也就是说:O当发生主通风机停机等故障时,由于变量罐重锤组重量大于防爆门,防爆门自动上升。在正常情况下,变量罐内储满水后总重量大于防爆门重量;0当主通风机具备开机条件,放掉变量罐内存水,变量罐重锤组重量小于防爆门重量,防爆门自动降落,复位完成;.在主通风机运行正常后,向变量罐内加水,恢复备用状态

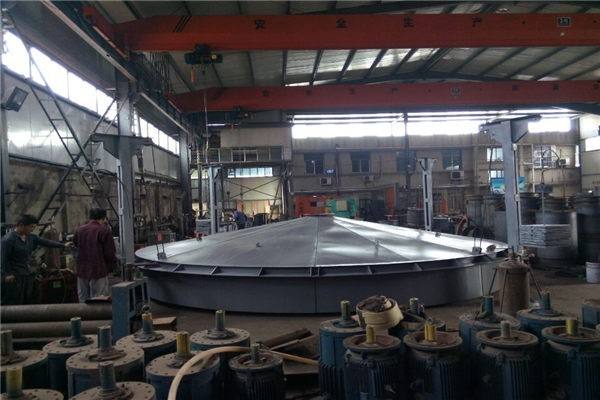

立风井防爆门
立风井防爆门复位技术的实施
变质量部分的构成
变质量组由定量重锤组(如图2所示)和重量可以改变的储液罐组成。

变质量实现部分的质量变化过程
储液罐、阀门、总水柜、水泵等通过管道连接在一起,形成水循环系统。在矿井正常通风情况下,储液罐内储满水,可变质量罐总重量大于防爆门重量 0 · 46t。当发生主要通风机停机故障时,由于防爆门失去了矿井通风机的负压吸引力,可变质量罐重锤组重量大于防爆门重量,防爆门开启。当主要通风机具备恢复运转条件时,放掉储液罐内存水,可变质量罐重锤组重量小于防爆门重量,防爆门借自身重量下降、复位。在主要通风机运行正常后,向储液罐内注水,恢复备用状态。可变质量罐重锤组水循防爆门复位控制和运行过程
防爆门开启过程:在主通风机停机时,由于值班司机操作.防爆门开启按钮",同步双向液压推杆启动,防爆门开启。门体开启高度达到1.5m时,同步双向液压推杆自动停止,控制室内通过状态信号灯显示防爆门和电动推杆动作情况。
防爆门复位过程:首先操作排水按钮,排出可变质量罐内的水量,控制室内总水箱液位HT一901 智能显示仪水位情况。司机然后再按下“防爆门复位"按钮,同步双向液压推杆动作,防爆门平稳复位;控制室内通过状态信号灯显示防爆门复位和同步双向液压推杆动作情况。防爆门复位、矿井主要通风机恢复运行之后,值班司机立即按下注水按钮,把可变质量罐内充满水,处于备用状态。控制室内总水箱液位HT一901智能显示仪水位情况。
立风井防爆门
立风井防爆门通过多次试验,取得成功
实际运行情况证明,利用同步双向液压推杆作为辅助装置控制防爆门的平稳升降,取得了比较满意的效果。只是当防爆门完全脱离防爆门储液槽的瞬间,风井的负压对防爆门作用力突然消失,防爆门有一个运动加速度,不利于防爆门的稳定运行。通过分析,可以在防爆门脱离储液槽的瞬间中止运行极短的时间,然后再次开启防爆门,达到防爆门平稳平衡开启的运动状态。
