平衡无压风门

矿用平衡风门

名称:矿用平衡风门

分类:平衡无压风门

咨询热线:13345287774

联系我们

详细说明:

随着煤矿机械化程度的提高,结合目前供给侧结构性改革提出的“三去一降一补”的政策,煤矿安全生产下行压力的增大。通过改进铁质无压平衡风门及附属气控驱动闭锁装置,对原有各种铁质和木质有压风门进行技术改造,达到人员操作方便,增强了风门防灾、抗灾能力,提升了胶轮车运输效率,实现了通风系统稳定可靠,为国家一级安全生产标准化矿井夯实基础。

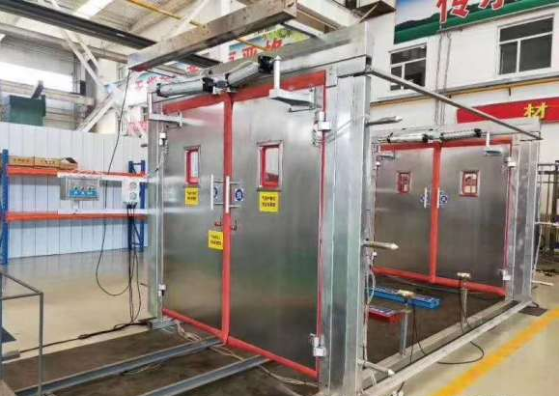

矿用平衡风门

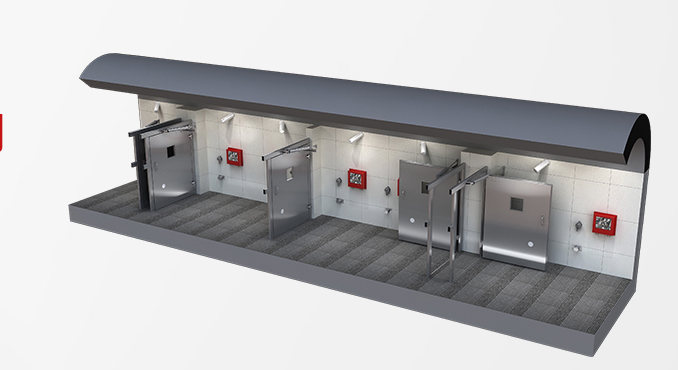

矿用平衡风门构造
无压平衡风门是目前煤矿井下较为理想的一种风门。它打破了老式传统风门的结构形式,把作用在两扇风门上的风压通过连杆机构将其转化为一种内力,使得风门的开启只克服配重和门的摩擦力。该风门由两道无压风门及两套相互连锁的气控装置和驱动装置构成。它同时控制两道风门打开和关闭,且能够实现两道风门相互闭锁
2平衡风门部件、安装及工作原理
矿用平衡风门部件
风门组成:门扇、门框竖框、门框横框、门框底框、直拐臂、弯拐臂及机械连杆,如图 2 所示。
轮改变起轮改变起吊方向,使用一根直径准9mm 的钢丝绳,一端连接固定风门螺栓,另一端焊接一个挂钩,如图 3 所示。当安装风门时,将上翘支架底座使用螺栓固定在风门上框中部,将钢丝绳一端的固定风门螺栓与风门上的螺栓孔拧紧栓牢,钢丝绳通过上翘支架的滑轮组后,由人员将风门拉起至风门与风门框关闭严密,到位后将钢丝绳另一端的挂钩挂至巷帮锚杆或钢筋梯上,保证风门不会松动。如果有个别门轴的螺栓不适,只需人员在风门侧面利用撬棍进行适度调整,即可将风门完全装入风门框内,如图 3 所示。
矿用平衡风门
矿用平衡风门工作原理
用管网的压缩空气驱动气缸的活塞杆,使活塞杆做往复直线运动,驱动门扇的打开和关闭。
(1)其气缸活塞杆的伸缩是通过气路上的各种气动阀、调速阀、控制阀和节流阀等改变压缩空气的进气方向实现控制的。
(2)气路上的调节阀用来调整气缸活塞杆的伸缩速度。

矿用平衡风门气控装置工作原理
风门气控闭锁装置是指当打开风门在关闭过程中,通过排气阀的气体,一部分从本道风门排气阀排走,另一部分通过单向阀继续控制另一道风门闭锁气源,使另一道风门始终处于闭锁状态。待已打开风门完全关闭后,使剩余气体从新安装的单向阀排出,达到风门在关闭的过程中一直闭锁另一道风门的目的。两道风门的闭锁原理相同,起到两道风门不能同时打开的作用。


矿用平衡风门通车风门气控装置原理
(1)原理:在原风门气控装置的基础上并联出一组开关风门气源,通过气控阀来达到开关风门的目的。
(2)安装:在通车风门前后适当位置,顶板上安装气控阀,通过气控阀上焊接的控制气控阀的装置,实现拉动钢丝绳控制风门开启、关闭的效果。
30
(3)操作方法:井下车辆行至风门前,在驾驶室内拉动钢丝绳来控制风门的开启和关闭按钮
