矿用气动风门控制装置

风门气动闭锁装置

名称:风门气动闭锁装置

分类:矿用气动风门控制装置

咨询热线:13345287774

联系我们

详细说明:

济宁和利隆研发的矿用风门气动闭锁装置的发明目的在于提供一种结构简单、闭锁可靠的矿用风门气动闭锁装置,用以克服现有风门闭锁装置的技术不足。实现上述发明的技术方案是一种新型矿用风门气动闭锁装置,包括装在两道风 门之间的气动控制箱、顶杆阀、手拉阀、气动管路、气缸、气缸固定座、弹簧活塞杆插销、锁 鼻,所述气缸的缸体与风门连接,锁鼻安装在门框上,与气缸活塞杆连接的插销伸出插入锁 鼻;所述气缸的无杆腔端通过气动管路与顶杆阀、手拉阀、气动控制箱连接;所述顶杆阀通 过气动管路与风门气缸的无杆腔端连接,另一道风门的安装与此道风门相同。本发明与现有技术相比,由于采用了气动装置加顶杆阀将两道风门连接,可实现 两道风门的相互闭锁。即一道风门打开,另一道风门就同时闭锁,一道风门完全关闭后,另 一道风门才能够解锁,两道风门同时关闭后,风门处于解锁状态。本实用新型还具有另一大 特点,就是可利用手拉阀实现风门的紧急解锁,风门气动闭锁装置结构简单实用,安全可靠,可实现两 道风门之间的相互闭锁,是矿山井下理想的风门闭锁装置。

风门气动闭锁装置

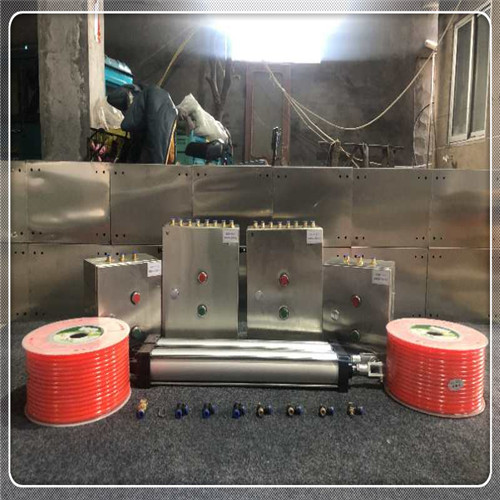

风门气动闭锁装置效果图

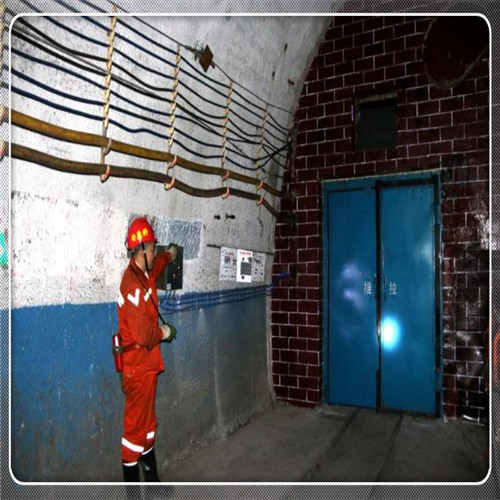

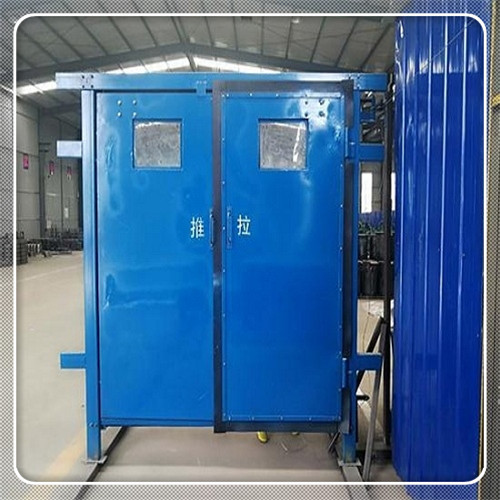

风门气动闭锁装置风门图
