防突风门调节风窗的样式和原理
作者： 矿用风门来源： 互联网
目前应用的防突风门调节风窗防逆风装置有扇页式、折合式、插板式等，现对其技术应用原理等作简要概述如下。
防突风门调节风窗的样式和原理

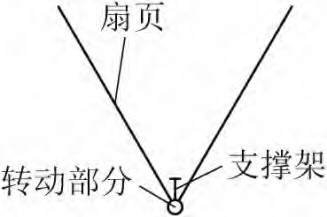

1) 扇页式调节风窗。有些地方使用扇页式防逆窗，不过多数地方已经淘汰。它主要包括扇页、转动部分、支撑架等。转动部分由钢管及转轴加工而成，连接到扇页，扇页可以围绕转动部分前后转动。当逆向风流通过调节风窗时，扇页向后转动，挡严调节风窗，阻挡逆向风流向新鲜风流蔓延。扇页平时是合着的，这样可以让新鲜风流顺利通过调节风窗，达到调风目的。不过，扇页合在一起时有可能往一边偏，很难按照设计意图往两边打开。在扇页之间加工安装了 T 型支撑架，可以保证扇页功能正常发挥而且克服了上述不足之处。
扇页式防逆窗设计
2) 折合式调节风窗。早些时候部分地区使用折合式防逆窗，现在几乎不再出现了。它主要包括折合架，防逆板等。折合架分为上下 2 个部分，之间通过转动部分连接。折合架的上部分前端固定连接在窗框下边缘，起到承载悬挂防逆板的作用。折合架的下部分后端连接在防逆板上，可以围绕转动部分前后摆动，不过摆动幅度有限。防逆板平时通过折合架悬吊在窗框上，而且与窗框保持有一定的间隙，可以让新鲜风流通过，起到调风作用。当逆向风流通过调节风窗时，防逆板向窗框方向摆动，挡严风窗，阻挡逆向风流向新鲜风流蔓延。
折合式防逆窗设计
3) 插板式调节风窗。现在，部分矿井仍在使用插板式防逆窗。它主要包括防逆板、支撑杆、套管等。套管一侧焊接固定在防逆窗的壁帮处。支撑杆一端插入套管内，另一端连接在防逆板上，通过套管起到支撑悬吊防逆板的作用。为了防止支撑杆从套管内滑出导致防逆板脱落，在支撑杆末端加工有 T 型接头。防逆板平时通过支撑杆悬吊在窗框上，而且与窗框保持有一定的间隙，可以让新鲜风流通过，起到调风作用。当逆向风流通过调节风窗时，防逆板向窗框方向滑动，挡严风窗，阻挡逆向风流向新鲜风流蔓延。
插板式防逆窗设计
上述几种技术都是对风门调节风窗很好的发展、应用，在满足生产实践的前提下存在容易锈死、不易固定、不灵敏等缺点。开展防突风门防逆风窗装置的研究非常必要。
