钢制行车自动无压风门实现远程控制功能

作者: 矿用风门来源: 互联网
钢制行车自动无压风门实现远程控制功能,矿用行车自动无压风门适用于煤矿井下使用,周围环境温度-5℃~+40℃,相对湿度不大于95%(25℃),周围介质中有甲烷、煤尘等爆炸性混合物质。
二、设备名称
行车自动平衡无压风门
行车自动无压风门
三、技术要求
1.风门结构参数:
(1)门框:门框上下横梁和立柱采用120mmX60mmX6mm矩管,矩管材质为Q235;
(2)门扇:门扇骨架为50mmX30mmX3mm及100mmX50mmX3mm矩管,矩管材质为Q235;门扇蒙皮为Q195冷轧钢板(厚度≥3mm);门扇内填充有硅酸铝降噪防火棉;
(3)四连杆机构:四连杆座为Q235钢板焊接而成;连杆为外径Ф48mm壁厚6mm的无缝钢管;
(4)门轴机构:门扇轴座和门框轴座整体铸造,材料为Z35#;门轴为45#圆钢车削而成并进行调质;轴承采用锥滚子轴承;
(5)观察窗玻璃:厚10mm钢化玻璃,且为双层中空式;
(6)每道风门由两扇风门组成,其中一扇必须设置一道行人门(0.8m×1.2m)(宽×高)且必须安装风门闭锁器,行人风门能够自行关闭;另一扇设置双层透视窗(400×400)(mm);
2.风门机械特点:
(1)风门为双扇异向同步开启,门的开启角度大于90°;
(2)密封效果好,关门后矿灯照射密封处对面无漏光,且漏风率小于5%;
(3)风门的净通过高度和净通过宽度符合矿方要求;
(4)风门的手动开启力小于15Kg;
(5)风门坚固可靠,在风压大于3000Pa的环境中使用,不变形。
(6)门框及门扇结构设计合理,在巷道来压变形量小于150mm的情况下仍能正常使用。
(7)总体结构为双扇带四连杆机构双扇异向对开开启方式;
(8)密封条固定于密封C钢槽内侧,双面密封,外观整洁漂亮;
(9)门轴机构采用整体铸造结构使门轴强度大为提升,且使用锥滚子轴承门的运行阻力大为减小,保证风门运转平稳和省力;
(10)四连杆机构中的连杆长短可调节,以便于现场安装,且连杆安装好后一端可调整高度以保证连杆安装好后保证水平;
(11)密封采用高弹白橡胶板;
(12)门扇和观察窗四周边焊接U型包边;
(13)两道风门之间实现电气和机械双重闭锁;
(14)防颤动装置:风门在运行过程中和停止时严禁风门门体发生颤动。
钢制行车自动无压风门
3.装置电气特点:

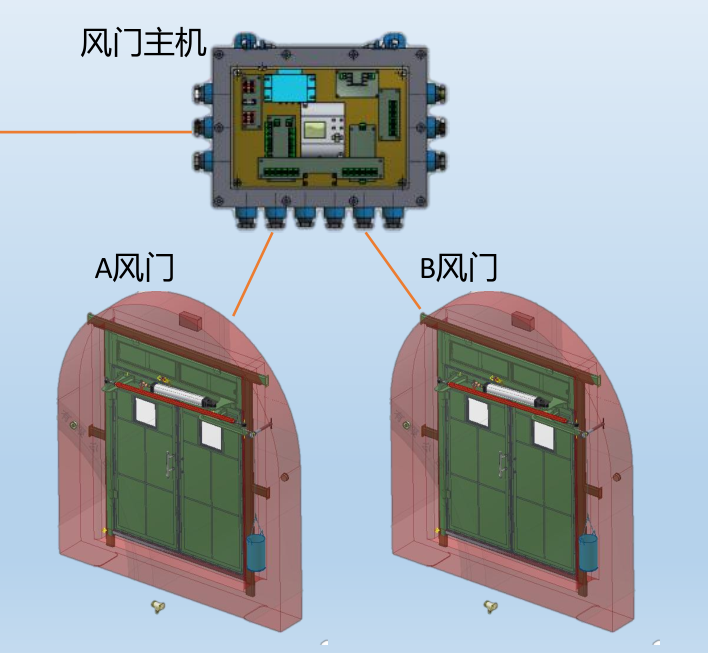

(1)风门主机采用西门子S7-200PLC,具有远程控制功能,数据通过井下通讯总线和以太环网上传至生产调度室上位机进行监控,在地面上可以开关风门。
(2)装置具有自检功能,通电工作开始首先检测风门位置状态,并自动返回到关闭状态;
(3)红外线传感器控制系统,适应煤矿井下环境需求;
(4)支持就地手动和传感器自动控制两种控制方式,两种控制方式不用切换同时有效,互为备用;
(5)风门具有人机界面状态显示,可以显示风门开关状态和所有输入信号、输出信号的状态,方便故障维修。
(6)两道风门电气或者机械互锁,完全避免了同时打开的情况发生;
(7)强电系统和弱电系统分箱体设计,抗干扰性能强,组合方便,便于安装调试;
(8)每道风门都有红外线防夹功能,防止风门夹到车辆和夹伤行人,安全性更可靠。
(9)开关门驱动机构选用液压站驱动方式,驱动方式支持AC1140V/AC660V供电电压系统。

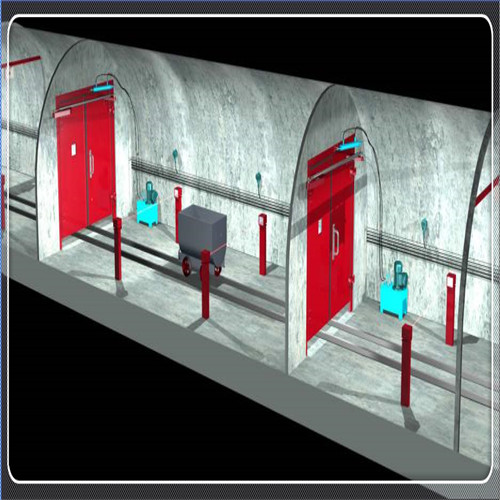

矿用行车自动无压风门

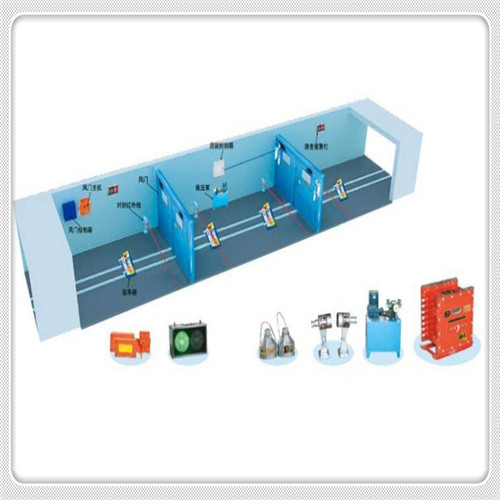

4.全自动风门的功能:
(1)声光报警显示功能:装置配置两台声光报警箱,分别安装于两道风门的外侧便于观察的地方,光显示风门开、关状态,且具有语音提示;
(2)闭锁功能:在车辆、行人需要通过时,确认风门关闭的情况下,打开通行侧的风门,通过后关闭风门,再打开另外一道风门,保证同一时刻最多只有一道风门开启。
(3)防夹人功能:在关门的过程中检测到有人或者矿车尚未完全通过风门时,主控会控制风门反向打开到位,延时一段时间再控制风门关闭;装置具有传感器检测到位及开启关闭时间两种模式,开启、关闭依据传感器信号及时间进行控制,接收到到位传感器信号后控制停止;风门到位信号出现故障,运行时间到达后控制风门到位停止,保障风门可靠运行;
(4)自动复位功能:启动风门时,PLC扫描完成初始化复位任务,保证风门处于关闭状态;风门开启后,由于各种原因风门未关闭时,装置根据现场设定时间,自动控制风门关闭,确保井下通风系统正常运行。
(5)手动功能:每道门内外两侧各有一个本安型控制按钮,通过按钮可以操控实现风门开、关。
(6)断电开启功能:遇停电、电气故障或供电系统检修时,控制系统断电自动泄压,可以人为轻松推动风门开启,保证车辆、行人通过;
(7)闭锁功能:有电或无电两道风门之间必须具备闭锁功能,同一时间内只能开启一道风门。
矿用行车自动无压风门技术参数:
(1)基本参数:
① 隔爆形式:矿用隔爆型ExdⅠMb
② 驱动方式:液压驱动
③ 防爆电机额定电压:AC1140V/660V
④ 红外检测距离:≥10米
⑤ 两道风门安装最大允许距离40m
(2)KXB-5/1140(660)F主控器:
① 额定工作电压:DC24V,工作电流≤5A;
② 防爆型式:矿用隔爆型,防爆标志:Exdi Mb;
