自动无压风门

液压无压风门

名称:液压无压风门

分类:自动无压风门

咨询热线:18564280928

联系我们

详细说明:

ZMK-127液压无压风门控制系统可使双扇、行人、行车或人车共用风门等设施实现全自动控制, 控制两道风门。本系统能在不改变现有风门设施结构的情况下安装使用。设备安装后,风门能满足反风要求,在控制系统停电情况下也可靠人力开闭风门,安装方便,动作灵活、安全可靠。
液压无压风门结构组成
ZMK一127液压自动风门自动控制系统由自动控制器、外接红外传感器、开闭状态传感器、语音报警器、油缸及液压泵站等组成。每套为前后2道共4扇组成,每道风门均带2个调节风窗、一扇行人小门及 2个圆形玻璃观测窗,该风门自动控制系统由主机1 台,开门按钮4个(每道风门两侧各一个),红外传感器4个(每道风门两侧各一个),矿用本质安全型风门开闭状态传感器2个、语音报警器2个、油缸4个及 1台液压泵站(660m40v)组成。
 风门型号(ZMK一127)的含义
(1)z一装置;M一风门;K一控制。
(2)127一额定工作电压(v)。
液压无压风门

液压无压风门技术参数
(1)工作电压:AC ] 27V。
(2)工作电流:350mA。
(3)最高允许输人电压:ACI 140V。
(4)电磁阀:DC24V。
(5)语音报警器:DC12V。
(6)红外传感器:DC12V。
风门开闭状态传感器:DC24V。
液压无压风门
液压无压风门工作原理
风门动作原理
风门动力来源于液压泵站,油缸连接到风门的顶部,当活塞杆缩回时,将风门开启;当活塞杆伸出,风门关闭
22电气系统的工作原理

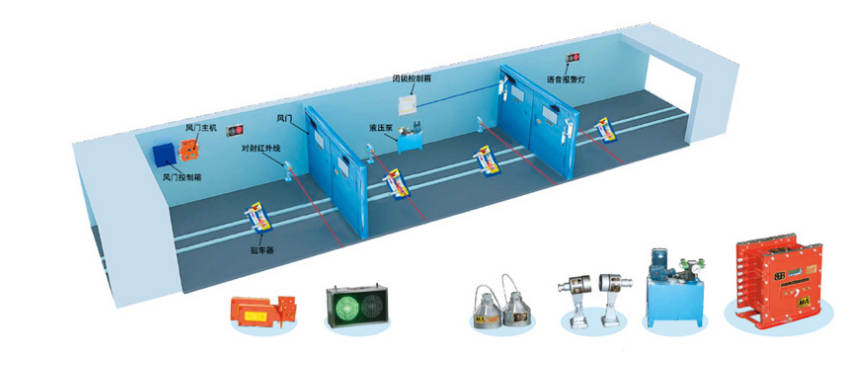

风门内外侧均安装有按钮和红外传感器,当有人、车通过信号时,该信号经PI.,c(编程器)处理后,自动控制器控制电磁阀打开第一道风门,人、车经过后红外照射该门另一侧传感器,PLC释放电磁阀,第一道风门关闭,同时该风门的开闭状态传感器向对方发出闭锁信号,保证风流的定向、稳定流动,在第一道风门关闭后,当第二道风门红外传感器有信号时,第二道风门立即打开。自动风门液压控制系统安装如图2 所示。
ZMK一127液压自动风门主机由西门子S7一 200PLC编程器控制,0P320显示器可适时显示传感器(均采用日本原装进口的欧姆龙传感器)的状态、油缸的状态、风门的开闭状态、语音报警器的状态等,并可通过面板的按键设置风门开闭的延时时间。
两组风门的语言报警器平时长亮绿灯,当第一道风门开启式,所对应的语言报警器发出“通过风门,注意安全"的语音提示;第二道风门的语言报警器的绿灯转化为红灯,并发出“对面风门打开,请稍后"的语音提示;当第一道风门完全关闭后,语音报警器停止报警,亮绿灯,此时第二道风门方能打开。

液压无压风门主要功能
1闭锁功能
当第一道风门打开时,第二道风门的红外信号灯失去作用,并且油缸保持在缩回状态,实现了风门的闭锁功能。
2防火、防爆功能
该风门门框、门扇均用铁板制成,门板中夹有阻燃材料,门扇上的观察窗为防弹玻璃所制,具有耐撞性。
3停电时的应急功能
该风门上安装有卸压阀,当运行中的风门突然停电时,液压系统就会打开卸压阀,卸掉原液压管路系统中的压力,此时风门可人工手动开关。
液压无压风门

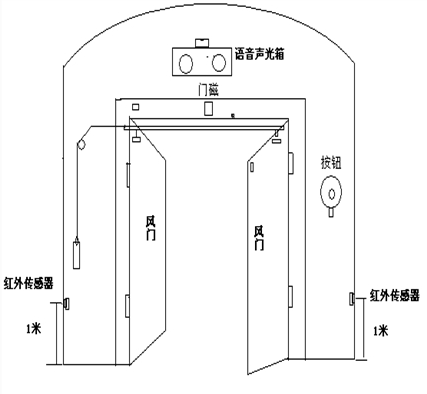

液压无压风门安装使用方法
4,1安装使用方法
(D主机(液压系统泵站)安放在两道风门的中间。
(2)红外传感器安装在两道风门内外两侧。
(3)语音报警器安装在每道风门的顶部。

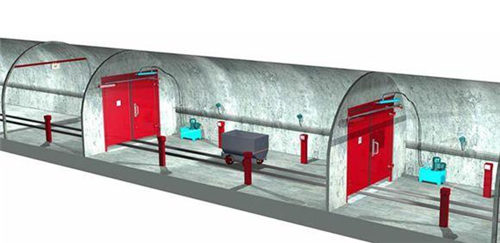

(4)风门安装,如图3所示。

液压无压风门注意事项
(1)风门自动控制器“严禁带电开盖"。
(2)风门自动控制器的内外壳必须接地
(3)本系统每月应定期进行检查汽动装置(液压泵站)应每周至少检查一次。
(4)严禁两道风门开门及人员站在门中时送电,
