自动无压风门

远程红外自动控制风门

名称:远程红外自动控制风门

分类:自动无压风门

咨询热线:18564280928

联系我们

详细说明:

远程红外自动控制风门在矿山井下的运用
安装自动风门的前提
矿山的井下开采离不开通风 ,要搞好井下通风 ,就必须形成完善的通风系统 ,然而通风系统除主进风井、主回风井、进风巷、回风巷、主风机等外 ,还须设置若干的通风构筑物来阻断风流、调节风量、改变风向等。其中风门就是通风构筑物最重要的部分。那么选择风门位置和种类是搞好通风的关键环节。从开磷井下矿山开拓系统、运输方式、通风系统可以知道 ,井下的铲装设备、运矿卡车、材料运送、行人等的主要通道都是井下进入新鲜风流的主要通道(中段大巷)。特别是运矿卡车通过十分频繁 ,主要生产中段大巷平均一天通过的车辆可达 500 车 / 次 ~1000 车 / 次。不按装风门 ,井下通风得不到保证 ,安装用人工开关的风门 ,就必须 24 小时有专人负责开闭。一组风门需要 2 人 ,按 8 小时 / 班计算 ,一组风门就需要 6 人 ,这样就造成人力资源的浪费 ,再加之中段大巷的断面较大(16 ㎡左右),制作风门都又大重 ,频繁的开关容易发生安全事故。要解决以上存在的问题就只有在主要运输大巷安装自动风门。
远程红外自动控制风门
远程红外自动控制风门的工作原理
本装置在二套双扇风门的两端分别安装 4 个传感器钮、红外),在风门的两端形成检测器 ,当行人或车辆由巷道的任一方进入时 ,传感器自动检测并为控制设备提供信号 ,当 A 门有人经过时 ,传感器发生信号 ,A 门动力源通电 ,打开 A 风门 ,风门上装有传感器 ,检测风门的闭、合状态(此信号可传达地面调度室,以方便地检测风门关闭情况),在A门打开时,语音箱得到触发信号 ,使声光信号器动作 ,提示警示语“风门打开,请注意安全”并传承着红灯闪烁,B门语音箱同时提示“前方风门打开 ,请您稍后”伴有红灯亮 ,B 门有闭锁 ,以防止两扇门都打开影响通风效果 ,经过适当的延时(可以根据需要设定),A 门自动关闭 ,等到传感器检测关闭到位后 ,警示语音及红灯关闭 ,绿灯常亮。配工业环网通讯接口 ,具有遥信、遥控功能

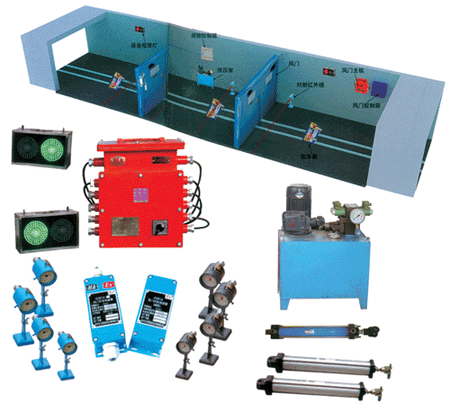

远程红外自动控制风门系统组成
矿用自动风门由控制装置、液压传动装置、红外传感器、磁控开关、车辆传感器、摄像仪、工控机、工业环网、语音箱及控制箱组成。
1)KN305 自动控制装置 KN305 自动控制装置部分由控制PLC、管理控制软件、手动集中操作面板组成。控制计算机和管理控制软件组成自动监控系统 ,负责将模块传输来的数据整理分析 ,并将数据记录存储。手动集中操作面板与自动监控系统平行实现控制功能。(1)用于将各检测的传感器数据进行采集、整理、输出。通过可编辑的逻辑关系、各传感器的动作返回信号 ,将采集的数据记录、存储。输出控制信号用于 ;风门的开启、关闭 ;(2)内置阀门开关驱动装置用于电动闸阀开启时的供电 ;(3)电磁阀驱动装置用于油、气电磁阀开启时的供电 ;(4) KN305 型智能测控装置是以西门子 PLC 为核心的智能化矿用电子设备 ,能方便地与多种传感器、执行器配接 ,构成矿用监控子系统 ,完成数据采集处理、信息编码传输、超限报警断电、远方控制、就地控制等功能 ,它可以与多种型号的综合监控系统配套使用。主要技术参数 : 传输速度 :19200bps ;传输距离不小于 45km ;传输信道 : 两芯矿用屏蔽低频通信电缆或光缆 ;传输方式 : 异步时分制基带传输 ;转换误差不大于 0.5%(相当于1bit);开关量输入信号 :无电位接点或高低电平,高电平不小于 3V,低电平不大于 1V ;开关量输出信号 : 输出电流大于 2mA 时 ,输出电压不小于 6V ;输入电流为 2mA 时 ,输出端电压应不大于 1V ;供电电源 :12V,0.5A。
地面主机通过传输接口的放大和隔离向测控器发送初始化、测试命令 ,测控器则根据主机的命令类型回送相应的信息 ,根据主机的初始化信息对各有关的输入口进行采集和处理 ,并将所有的信息放入发送缓冲区等待发送。发送给地面主机的信息在 CRT 上或模拟盘上进行显示。
2)远端监控指挥 :远端监控指挥部分由计算机、管理软件、网络传输部分组成 ,通过计算机网络 ,同步显示现场工况。
远端监控具有开放的接口 ,可以扩展功能或接入其他系统。
3)视频监控每个风门安装 1 台摄像机 ,管理人员可实时了解现场情况。
通讯系统 :通讯系统由以太网模块通过光纤传送到工业环网。4. 适用标准 :《金属非金属矿山安全规程》GB164232006 ;《低压配电设计规范》GB50054-1995 ;《交流电气装置的过电压保护和绝缘配合》 DL/T620-1997 ;遵守 IEC 标准 ;现行国家电工委员会标准及其他有关标准 ;结构组成 :由控制装置、红外传感器、磁控开关、语音箱及控制箱组成。
