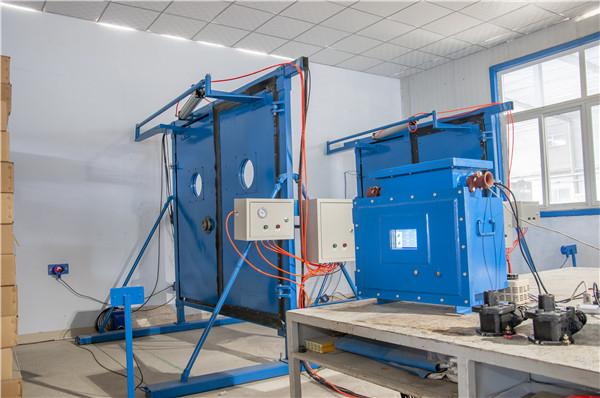

矿用可视自动风门(煤矿用)可视无压风门

作者: 矿用风门来源: 互联网
矿用可视自动风门(煤矿用)可视无压风门技术参数
5.1.1风门门体技术要求
(1)风门开启方式:同步异向开启;
(2)门扇材质:采用钢制框架镶嵌煤矿井下用聚乙烯复合板材。风门采用矩形钢制框架,中间镶嵌具有阻燃抗静电、防潮湿、耐酸碱性能聚氯乙烯复合板,厚度40mm,使用过程中如有损坏板材可更换,提供煤矿井下用聚氯乙烯复合板材煤矿安全标志证书;
a) *板材厚度: 40mm
b) *工艺:密实挤压,不须发泡
c) 板材密度:≥17kg/m3;
d) 性能:防潮湿、耐酸碱
(3)风门承受负压:≥3000pa;
(4)风门开启角度:≥90度;
(5)门框采取螺栓固定组装结构,保证风门使用的稳定性,便于安装和运输;
(6)门轴与门扇采用轴承连接且固定在框架上,为了减少摩擦力,门轴内部采用轴承。
(7)门框与门扇间采用阻燃密封胶垫,密封性能保证良好,需符合国家煤矿要求;
(8)巷道内的风量大于10000m3/min,风压4000Pa以上时,能够保证风门能正常开启;
(9)由于风门安装要牢固砌筑在巷道墙体内,风门砌筑过程中需使用的预埋件、过梁、风门闭锁装置、连杆等附件由厂家负责提供齐全,并按规定设置,保证风门在井下恶劣环境运行不生绣,整体坚固、耐用、美观;
(10)风门的外观做好防腐处理,确保风门不容易氧化生锈、不褪色,整体为蓝色;
(11)风门门扇与门框连接处间隙不宜过大,并用压板和燕尾螺丝进行固定,降低风门漏风率。
(12)门框采用160*80*6矩形管制作,连杆采用∅70*8无缝钢管;风门传动力臂采用10﹟钢板加工,门体抗压缓冲装置宽度不小于200mm,确保风门坚固耐用。
(13)门框外侧须具有抗压缓冲装置,门框外测配置缓冲装置,风门受地质变化(地压冲击)时仍能正常使用。
(14)风门具有机械闭锁和电气闭锁双重闭锁,确保两道风门不能同时打开,防止风流短路。
(15)风门门扇与门框连接处间隙不宜过大,采用阻燃密封胶垫,并用压板和燕尾螺丝进行固定,降低风门漏风率密封性能保证良好,配置砌筑过程中需使用的预埋件、过梁、风门闭锁装置、连杆等附件;
矿用可视自动风门(煤矿用)可视无压风门
5.1.2远程控制装置功能要求
(1)矿用隔爆兼本质安全型电控箱箱体上、下腔设计,配置远程智能控制模块,箱体具有高性能嵌入式一体化触摸屏,显示参数,例如显示时间、风窗运行状态,故障信号、启闭时间及电磁阀吸合时间等参数,电控箱设有手动、自动、远程切换按钮;
(2)风窗增加轴编码器,实时将信号传到远程风窗控制箱,从而达到风窗开度控制及状态监测,满足实时设置需求;
(3)通过门扇对角侧红外传感器实现风窗关窗区域的防夹功能,欧姆龙机芯,操作简易,维修方便;
(4)驱动装置:由气动马达、减速机、气管、传动机构的组成,实现风窗自动启闭,运行稳定灵活,断电后电磁阀断电,自动卸荷,可以人力进行开关风门;
(5)风门配有 PH12 矿用本安型声光报警显示屏处于远程控制模式时,语音提示:“风门远程控制,请注意安全”同时,伴有语音警示“请远离风门”,或其他定制语音;
(6)通过摄像仪实现风窗开闭状态实时画面,并将实时运行状态通过环网时时传送到矿井智能通风系统平台;
(7)配置GHC12矿用本安型地磁车辆传感器,检测车辆通过,当检测到车辆通过时风门自动开启100%;当行人经过时,风门自动开启50%。
(8)通过雷达测速传感器检测通过车辆速度,可实现风门自动开闭,车辆速度达到或超过阈值系统存储记录并可打印报表,阈值可实时设置调整。
(9)配备KDQ1140-B型矿用隔爆型双电源切换控制箱,当主供电线路停电或检修时,自动切换至副回路供电,保障远程控制调节风门不断电运行。
(10)通讯功能需要能实现和满足具体技术要求参见《国家能源集团-矿山机电设备通信接口和协议规范 (EIP标准)》标准要求;
(11)风窗具有轴编码器,在开启关闭过程中实时监测开闭角度。
(12)配有煤矿用超声波风速传感器为线式超声波风速传感器GFC15,安装于巷道两个侧面,与巷道轴线成30-60度夹角,所测量的风速是这个测线的平均风速,电控箱采集风速仪的参数,上传至上位机软件,控制机房内,随时查看井下实时风速,精准测量通过风窗的风量,同时监测风门漏风量。
(13)远程控制软件能够实现对井下风门、风窗的远程开闭、参数设置与修改等;具有自动、手动、远程、三种工作模式自主切换。
(14)能够实现风门、风窗的运行历史数据、故障次数,随时调阅查询。
(15)权限分级管理:一级权限查看;二级权限控制、修改。采用RBAC授权模型理论,实现基于角色、基于账号的访问策略管理;实现统一账号对各业务系统资源的访问授权管理;支持分级授权、行级授权等.
(16)自动预警:风门、风窗故障点、故障原因报警提示;风门及调节风窗出现故障时,管理平台具有条屏滚动提示功能。
(17)风门须与矿井现有的智能通风管理软件兼容;同时,提供自动风门数据管理软件国家计算机软件著作权;
(18)为方便后期维护,所供红外对射传感器、雷达测速传感器、矿用本安型声光报警显示屏、光控传感器、位置传感器、等电气外围件均能与矿方现有的直接互换使用。
5.2性能要求
5.2.1此批风门需投标人进行现场安装,安装后需达到远控功能和实现风门双回路供电,当风门主回路断电后,自动切换到副回路供电为保证风门24时正常运行。
