MPF800煤矿用皮带巷防逆流风门工作原理

作者: 矿用风门来源: 互联网
MPF800煤矿用皮带巷防逆流风门工作原理
MPF800煤矿用皮带巷防逆流风门该系统包括:上下箱体、活动闸板、上下皮带橡胶耐磨板、特殊皮带架、自动控风装置、防逆流装置、钢板自动起吊装置六部分组成。上、下箱体和上、下皮带橡胶耐磨板组成一个箱式通道,让胶带输送机从其内部穿过,与环境隔离开起到加固和支撑的作用,中部加设阻止挡风帘,起到降低风压,防止第一道风门在运行过程中产生粉尘,减少漏风的作用。箱体端部设有防逆流气动闸板,闸板两端在箱体的导槽中根据皮带开启、停止状态由气动换向阀自动提升、下降。防逆流气动闸板在皮带启动时,自动提升至顶部(500mm),不影响原煤运输。一旦发生煤与瓦斯突出,瓦斯断电闭锁使巷道电源失电,防逆流风门的电磁阀自动打开气缸,逆流板落下,将通道封闭, 防止逆流的煤与瓦斯通过防突风门进入新鲜风流,造成事故灾害扩大。
MPF800煤矿用皮带巷防逆流风门

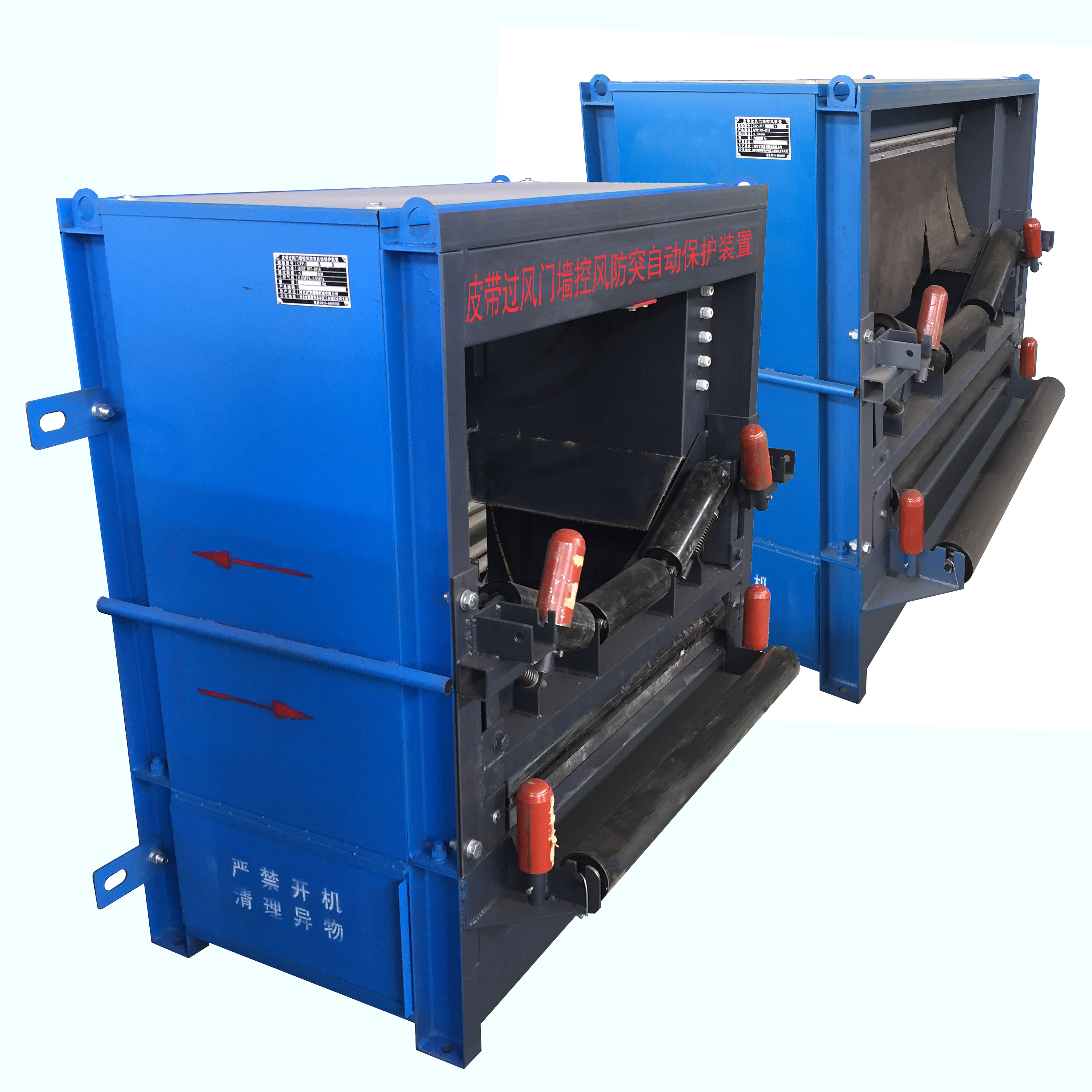

煤矿用皮带巷防逆流风门箱体为矩形,每个规格根据标准皮带的尺寸要求设计制造。箱体结构简单,重量轻,抗压强度高。为了便于运输,每个箱体分为上下两部分,用螺栓连接,上下箱体用整体板材压制而成,强度高。该产品是一个组合体,拆运方便。箱体形状(见上图)。

自动控风装置是为确保防逆流风门在使用过程中,减少漏风量,在防逆流风门进风侧安设自动控风装置(即活动控风板),活动控风板采用10mm 厚钢板制成,安放在箱体进风端的固定槽内;控风板的开、关与胶带输送机的开、停形成连锁,当工作面出煤时,安装在输送机开关内的电磁阀动作,打开压风管路,气缸收缩拉开控风板,胶带运输机延时10-15 秒钟开启;当工作面停止出煤、胶带输送机停止运转时,输送机开关内的电磁阀动作,气缸伸出,关闭控风板,最大限度地控制漏风,减少风流的损失,这是防漏风的技术关键。
MPF800煤矿用皮带巷防逆流风门
防有害气体逆流装置是为确保在工作面发生突出后,避免有害气体在冲击波的作用下通过防突风门进入新鲜风流巷引起事故扩大。我们在防逆流风门的工作面安设防逆流装置(即活动防逆流钢板),该钢板采用10mm厚钢板制成,穿过箱体固定槽,悬吊在防逆流风门的上方.当工作面发生煤与瓦斯突出时,势必引起瓦斯超限,通过瓦斯传感器使瓦斯断电闭锁装置发出断电闭锁动作,切断巷道内全部电源,从而断开胶带输送机的控制开关,电磁阀动作,带动气缸迅速落下防逆流板,防逆流板自动落下后封闭防逆流风门与胶带之间的空间,切断有害气体逆流通道,避免事故的扩大。

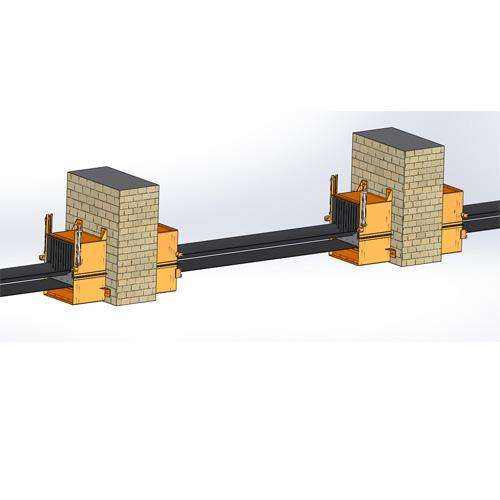

辅助挡风系统是因为胶带输送机需要穿越两道防突风墙,为了减少漏风量,在箱体内部增加了四道阻燃橡胶挡风帘,对高风压区的新鲜风进行不断间隔阻止,进一步封闭空间,降低漏风.(如下图)。
