电液自动无压风门主要技术参数

作者: 矿用风门来源: 互联网
电液自动无压风门主要技术参数
1.1无压风门:规格尺寸为净通过尺寸;
1.2风门材质:
门框采用型材:120*60*4;
门扇骨架采用型材:50*50*3,面板采用厚度2mm的钢板。
透视窗尺寸:∅300mm
1.3风门开启形式:异向同步开闭;
1.4门扇开启角度:≥90度。
1.5门扇与门扇、门扇与门框之间用自攻丝安装平板密封胶条,确保密封性能良好。
1.6门框、门扇采用全钢喷漆结构,防腐、防潮、阻燃、强度大、不变形,喷漆颜色为蓝色。

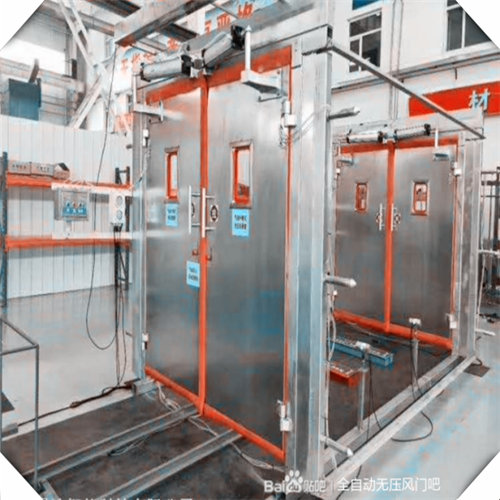

电液自动无压风门
2、控制系统主要技术参数
2.1控制系统:控制器采用西门子1200及以上控制器,预留Profinet接口,作智能设备实现与智能控制器的通讯。风门的控制系统组态由厂家完成。
2.2本安控制电路:正常工作直流电压24V,电流≤0.5A。
2.3驱动装置:液压传动 。
2.4风门方式:车辆及人员通过时,风门自动打开,车辆或人员经过后自动关闭,无需人力开启。
2.5安全性能强,风门自动开启关闭时间可调,运行平稳,安全可靠,保障车辆或人员安全通过。
2.7具备灯光和语音两种报警方式,车辆或人员经过时,可发出多种语音提示信号。
2.8自动控制系统简单,易安装、易维护,充分考虑到使用的安全性,可自动、手动和排除联接销改为人工操作,避免因停电造成的开启不便的问题。必要时可加装防夹人装置。
2.9 风门控制预留远程控制接口,能够对接矿上的远程控制系统。通讯协议能够跟矿上的系统进行有效通信,保证风门的信息的向上传递。

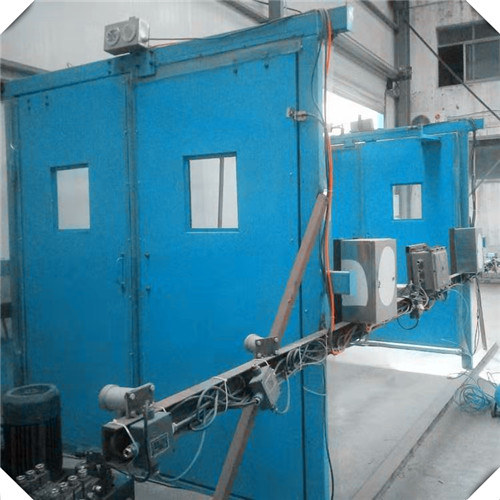

电液自动无压风门
电液自动无压风门主要供货范围见下表:
序号 名称 规格型号 单位 数量 备注
1 门框 FM-01 2
2 门梁 FM-02 1
3 门扇 FM-03 2
4 地梁 FM-04 1
5 连杆 FM-05 1
6 拐臂 FM-06 3
7 风门控制用电控装置 ZMK-380 1
8 液压泵站 YYXT-01 1
9 配件   1


电液自动无压风门其它技术要求:

1、在设备发运前必须涂上底漆、面漆。所有钢结构表面涂最后油漆采用国内较先进的漆种,能适应当地的环境条件。
2、具体结构要求按照嘉宏公司提供的设备订货图设计,生产厂家对整台设备技术合理性、运行可靠性负责。
3、整套设备符合《煤矿安全规程》(2016版)的相关要求。
