风门闭锁装置

矿用风门闭锁装置

名称:矿用风门闭锁装置

分类:风门闭锁装置

咨询热线:13305482208

联系我们

详细说明:

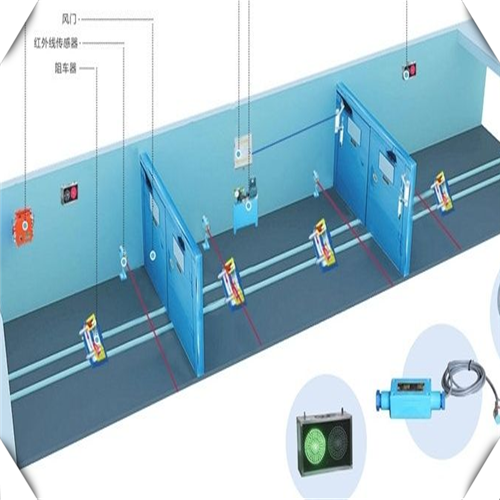

  矿用风门闭锁装置安装在矿用风门是两道风门互锁,自动关闭和打开是装置,是平衡风门和煤矿井下巷道通风必不可少的设备!

矿用风门闭锁装置的种类

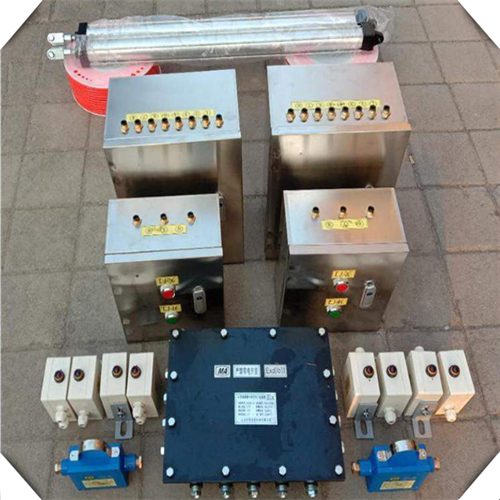

1.矿用风门气动闭锁装置属于矿山井下用安全装置.包括装在两道风门之间的气动控制箱,顶杆阀,手拉阀,气动管路,气缸,弹簧活塞杆插销,锁鼻.气缸的缸体与风门连接,锁鼻安装在门框上,气缸的弹簧活塞杆插销伸出插入锁鼻;气缸的无杆腔端通过气动管路与手拉阀,气动控制箱连接,顶杆阀用气动管路通过气动控制箱与风门气缸的有杆腔端连接.本装置可以将一道风门打开的同时实现另一道风门的闭锁,一道风门完全关闭后,另一道风门才能够解锁,两道风门同时关闭后,两道风门都处于解锁状态.本发明具有结构简单实用,安全可靠,能够实现两道风门之间的互锁,是矿山井下理想的风门闭锁装置.
矿用风门闭锁装置
2.矿用风门空气闭锁装置,装置由成对的大气缸,小气缸,气缸支架,前铰链,尾部铰链,气管以及可调排气阀组成,根据空气闭锁原理,实现两风门的闭锁:当一道风门开启时,大气缸的活塞杆收缩,使气缸无杆腔体积增大,气压变小,有杆腔体积减少,气压增大;同时,通过管路连接的小气缸的无杆腔气压减小,有杆腔气压力增大,推动小气缸的活塞杆伸出,实现闭锁动作;反之,另一道风门开启时,大气缸活塞杆伸出,小气缸活塞杆收缩闭锁复位.本发明仅利用空气作为传递动力的介质,不使用外部动力源,对附近无电源,无压风的风门,可达到很好的风门闭锁效果.
矿用风门闭锁装置
3.矿用风门自动闭锁装置,它是在两道风门的背风侧的门扇上均安装有带弹簧的自动闭锁插销,门框的底框上设有对应的闭锁插孔,门框的顶框上设有定滑轮,且定滑轮处于闭锁插销的正上方位置,闭锁绳绕过两个定滑轮连接在两个闭锁插销上,并保证两道门扇同时关闭状态时,闭锁绳正好将两道闭锁插销提起离开闭锁插孔;在两道风门的迎风侧分别设有自动关门器.本实用新型有效的防止了两道风门同时打开,消除了人为因素对矿井通风安全所造成的影响,保证了矿井通风系统的稳定性,确保了矿井通风的安全,更重要的是给井下安全提供了可靠有力的保障.
矿用风门闭锁装置

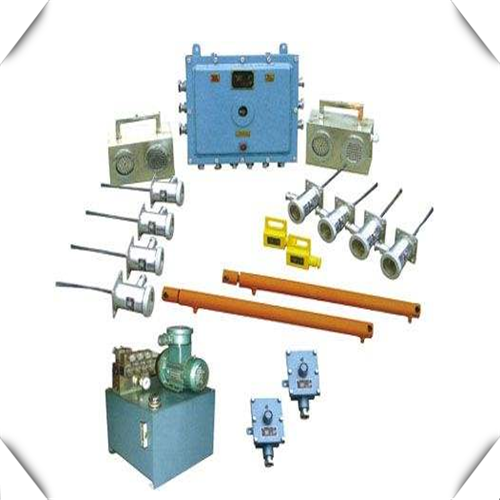

4.矿用风门液压闭锁装置,包括装在风门横梁上的液压缸,顶杆阀,手拉阀,液压管路和储液罐.安装在风门横梁上液压缸的活塞杆伸出端与风门上的连杆连接,液压缸为双耳底端且与风门横梁连接,液压缸的有杆腔端通过液压管路与顶杆阀,手拉阀,储液罐连接,顶杆阀通过液压管路与另一风门液压缸的有杆腔端连接.此新型矿用风门液压闭锁装置无风门门扇液压缸插销,完全靠液压管路,顶杆阀动作实现闭锁.本发明由于采用了液压装置加顶杆阀将两道风门连接,可实现两道风门的相互闭锁.即一道风门打开,另一道风门就同时闭锁,一道风门完全关闭后,另一道风门才能够解锁,两道风门同时关闭后,风门处于解锁状态.本发明还具有另一大特点,就是可利用手拉阀实现风门的紧急解锁,本产品结构简单实用,安全可靠,不用其它任何动力就能实现两道风门之间的相互闭锁,是矿山井下理想的风门闭锁装置.
