皮带机缓冲床

皮带机缓冲床规格型号

名称:皮带机缓冲床规格型号

分类:皮带机缓冲床

咨询热线:13345287774

联系我们

详细说明:
  常见缓冲床规格尺寸表:
皮带机缓冲床规格型号

型号 皮带带宽 缓冲条长度 H K C D P Q 缓冲条数(左) 缓冲条数(中) 缓冲条数(右) 重量(kg)
RT-IB-065*120 650 1200 185 950 890 240 220 160 2 2 2 260
RT-IB-080*120 800 1200 188 1150 1090 270 220 160 2 2 3 305
RT-IB-100*120 1000 1200 216 1350 1290 370 220 160 3 3  3 390
RT-IB-120*120 1200 1200 246 1600 1540 420 220 160 3 4 3 495
RT-IB-120*150 1200 1500 246 1600 1540 420 220 160 3 4 3 495
RT-IB-140*120 1400 1200 246 1600 1540 420 220 160 3 4 3 495
RT-IB-140*150 1400 1500 251 1800 1740 500 220 160 4 5 4 620
RT-IB-160*150 1600 1500 296 2050 1990 580 240 180 5 5 5 740
RT-IB-180*160 1800 1600 315 2280 2210 710 240 180 5 6 5 1050
RT-IB-200*180 2000 1800 342 2500 2420 720 240 180 6 6 6 1340

备注:
(1)设计参数说明:以上仅遵循国家皮带机DT-II型设计,特殊工矿条件我公司单独设计提供详细数据参数诸如平行缓冲床、大角度缓冲床等;
(2)型号说明:因数据有效仅列出常规型号,其缓冲床长度由落料缓冲区长度决定,从而决定缓冲条长度,其常用规格缓冲条长度有1200,1400,1500,1600,1800这几种规格。
以带宽1200mm为例有以下几种规格:
带宽1200mm缓冲床样式规格:
RT-IB-120*120 RT-IB-120*140 RT-IB-120*150 RT-IB-120*160
RT-IB-120*180
带宽1200mm阻燃缓冲床样式规格:
RT-IB-ZR-120*120 RT-IB-ZR-120*140 RT-IB-ZR-120*150 RT-IB-ZR-120*160
RT-IB-ZR-120*180
重量说明:以上仅列出国标中型缓冲床重量,其根据实际工矿条件及选型重型缓冲床和超重型缓冲床重量不同,我公司在发货前提供具体重量;
缓冲床与托辊距离为200mm;
H根据中间托辊高度;
发货前我公司提供缓冲床安装注意事项及尺寸图;
复合式重载缓冲床:
型号 皮带带宽 H1 H2 K C D P Q 缓冲条数 配合托辊 重量(kg)
RT-IBH-065*120 650 185 200 950 890 240 220 160 3 2 280
RT-IBH-080*120 800 188 203 1150 1090 270 220 160 3 2 348
RT-IBH-100*120 1000 216 331 1350 1290 370 220 160 3 2 407
RT-IBH-120*120 1200 240 261 1600 1540 420 220 160 3 2 482
RT-IBH-140*140 1400 251 266 1800 1740 500 220 160 3 2 625
RT-IBH-160*150 1600 296 311 2050 1990 580 240 180 3 2 713
RT-IBH-180*160 1800 315 320 2280 2210 710 240 180 3 4 1094
RT-IBH-200*180 2000 342 347 2500 2420 720 240 180 3 4 1150
注:缓冲床两边与托辊的距离可设200mm; 其复合式重型缓冲床中缓冲条部分根据不同带宽生产不同缓冲块诸如带宽1800mm,缓冲块规格为650*330*75mm,也可以根据客户设计尺寸进行生产;其H1,H2是配合托辊高度与缓冲条底部高度根据实际设计调整;以上重量为标准中型复合式重载缓冲床重量,其重型缓冲床和超重型缓冲床需要特殊加强,发货前提供标准重量参数;以上尺寸仅供参考,针对特殊工矿条件及安装位置我公司提一对一的单独设计,确保满足抗冲击及安装使用需求。发货前我公司提供缓冲床安装注意事项及尺寸图。
缓冲床的选型:

缓冲条数量

条距

托辊宽度
宽度
左侧
中心
右侧
两侧
中心
(mm)
550
1
2
1
50
0
200
650
2
2
2
25
25
250
800
2
3
2
50
5
315
1000
3
3
3
25
25
380
1200
3
4
3
55
20
465
1400
4
5
4
45
7
530
1600
5
5
5
25
25
600
1800
5
6
5
25
10
670
2000
6
6
6
20
250
750

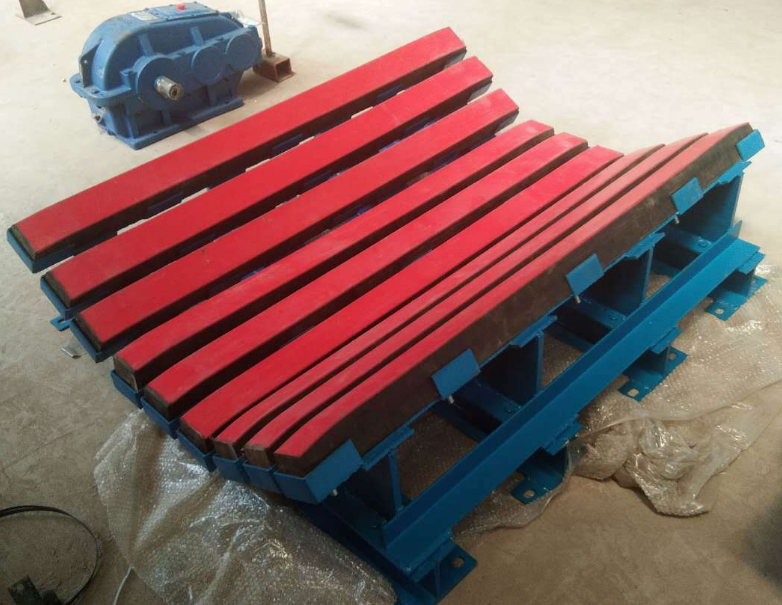

缓冲条的表面材料为UHMW-PE,表面光滑且耐磨,可减少摩擦阻力,延长寿命。缓冲条的中层高弹性橡胶可有效吸收物料对皮带的冲击。底层使用特种高强度钢件,不生锈,重量轻,安装方便。
缓冲床现场安装、维护方便,可调整角度,缓冲条可单支更换。
