矿用减压风门

顺开型减压风门

名称:顺开型减压风门

分类:矿用减压风门

咨询热线:13305482208

联系我们

详细说明:

顺开型减压风门1套3道门(左门柱2个、右门柱2个、顶箱2个)、门扇(正向风门4扇、反向风门4扇)、气动执行元件箱(设置在顶箱中)、气动控制元件箱(2个主控箱设置在右门柱内)、气动按钮箱4个组成,各连接部件通过螺栓组装。

一套矿用减压风门SZWM顺开减压型由8个门扇和2组门框组成,如果使用纯气控气动控制装置开闭门扇时需要配备8条大气缸和2条小气缸。矿用气动减压风门利用三角平衡原理,把作用在门扇上的压分解,减小垂直作用在门扇上的压力,因此开闭门扇变得轻松一些。

气控箱安装于每道风门两侧,开关门按钮安装在气控箱上。

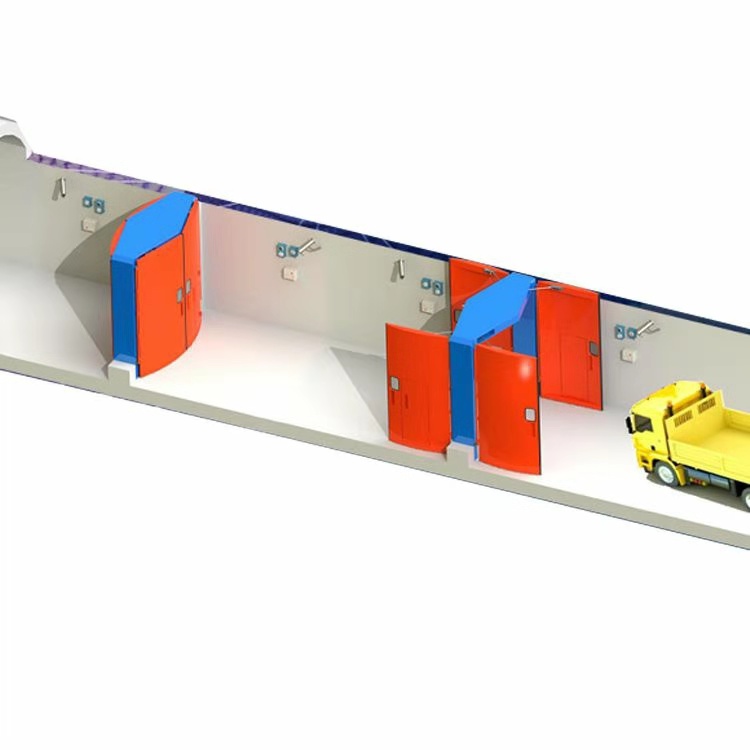

顺开型减压风门工作原理

1)正常通过

l行人到达A门时,按动A门绿色开门按钮,若B门此时处于关闭状态,则开门信号经控制箱处理后输出,控制A门气缸开启风门A,同时发送闭锁信号至B门控制箱,对B门进行强制闭锁, B门不能再开启。

l行人通过A门后必须按动A门另一侧红色关门按钮关闭风门A,其信号经控制箱处理后输出,控制A门气缸关闭风门A, A门完全关闭之后,控制箱闭锁信号方可自行断开,B门才可以开启;

l同样,行人通过B门时,按动B门绿色开门按钮,若A门此时处于关闭状态,则开门信号经控制箱处理后输出,控制B门气缸开启风门B,同时发送闭锁信号至A门控制箱,对A门进行强制闭锁,A门不能再开启;

l行人通过B门后必须按动B门另一侧红色关门按钮关闭风门B,其信号经控制箱处理后输出,控制B门气缸关闭风门B,B门完全关闭之后,控制箱闭锁信号方可自行断开,A门才可以开启。

l行人反向通过时,操作步骤相同。

2)紧急及异常通过

l当有紧急情况发生需要紧急解除闭锁装置进行开门时,或风门、气控装置发生异常情况无法正常开门时,可拉开A门气源箱或控制箱上任一应急泄压手拉阀,即可手动拉开风门A,拉开B门气源箱或控制箱上任一应急泄压手拉阀,即可手动拉开风门B。

l应急泄压手拉阀被拉出时,该道风门的气控装置将完全失效,同时,气控装置的闭锁功能将完全失效。

l如要恢复气控装置,需将该道风门的气源箱及气控箱上的应急泄压手拉阀全部推回复位,气控装置将自动恢复至紧急泄压前的正常运行状态,闭锁功能将自动恢复。

lA门与B门闭锁,同时只能打开一道风门。

矿用减压风门SZWM顺开减压型

矿用减压风门SZWM顺开减压型,1套3道门主要技术参数

1.风门主要技术参数

1)规格尺寸2.4*2.8(宽×高))尺寸类型为:净通过尺寸;

2)风门材质:

a)门门框采用40mm*40mm组焊成150mm*500mm的门柱矩;

b)门扇骨架采用40mm*40mm*3mm方管,面板采用厚度2mm的钢板;

3)风门开启形式:同向同步开闭;

4)门扇开启角度:≥90度;

5)门扇与门扇、门扇与门框之间加装密封胶垫,双向密封,确保密封性能良好;

6)门框、门扇采用全钢喷漆结构,防腐、防潮、阻燃、强度大、不变形;颜色为蓝色;

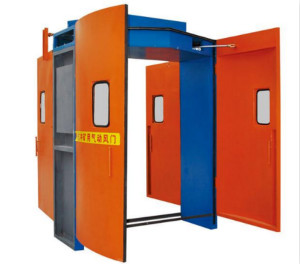

顺开型减压风门

顺开型减压风门要技术特性

1)控制系统:QKZM-1气控系统;

2)驱动装置:气压传动;

3)门扇开启角度:≧90;

4)风门开启形式:每组4扇门正反向同步开启关闭。车辆及人员通过时,按动开门按钮风门自动打开,车辆或人员经过后按动关门按钮自动关闭,无需人力开启;

5)安全性能强,风门开启关闭时间可调,有效防止风门破坏伤人事故的发生;

6)两道风门之间实现闭锁,只能打开一道风门;

7)气动控制系统简单,易安装、易维护;

顺开型减压风门主要特点

1)门体与门扇之间紧密连接,漏风量小。

2)系统简单,安全可靠。

3)防腐、防潮、阻燃、强度大。
