矿用减压风门

复合式减压风门

名称:复合式减压风门

分类:矿用减压风门

咨询热线:13305482208

联系我们

详细说明:
  复合式减压风门的结构由2套门框(左门柱2个、右门柱2个、顶箱2个)、门扇(正向风门4扇、反向风门4扇)、气动执行元件箱(设置在顶箱中)、气动控制元件箱(2个主控箱设置在右门柱内)、气动按钮箱4个组成,各连接部件通过螺栓组装。

复合式减压风门主要技术参数
1.风门主要技术参数
1)规格尺寸2.4*2.8(宽×高))尺寸类型为:净通过尺寸;
2)风门材质:
a)门门框采用40mm*40mm组焊成150mm*500mm的门柱矩;
b)门扇骨架采用40mm*40mm*3mm方管,面板采用厚度2mm的钢板;
3)风门开启形式:同向同步开闭;
4)门扇开启角度:≥90度;
5)门扇与门扇、门扇与门框之间加装密封胶垫,双向密封,确保密封性能良好;
6)门框、门扇采用全钢喷漆结构,防腐、防潮、阻燃、强度大、不变形;颜色为蓝色;

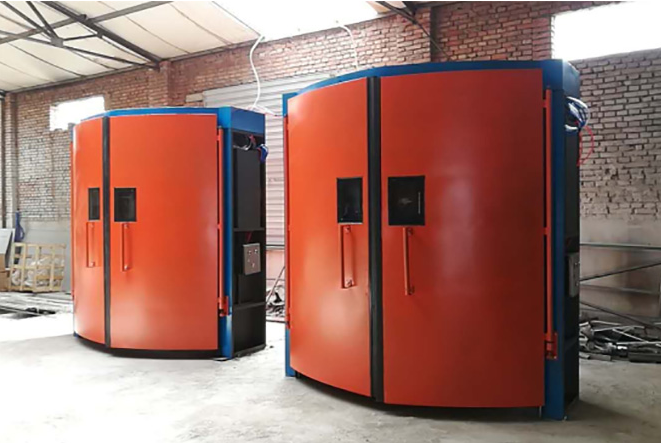

复合式减压风门
复合式减压风门系统主要技术特性
1)控制系统:QKZM-1气控系统;
2)驱动装置:气压传动;
3)门扇开启角度:≧90;
4)风门开启形式:每组4扇门正反向同步开启关闭。车辆及人员通过时,按动开门按钮风门自动打开,车辆或人员经过后按动关门按钮自动关闭,无需人力开启;
5)安全性能强,风门开启关闭时间可调,有效防止风门破坏伤人事故的发生;
6)两道风门之间实现闭锁,只能打开一道风门;
7)气动控制系统简单,易安装、易维护;

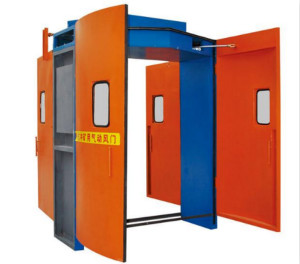

复合式减压风门
复合式减压风门主要特点
1)门体与门扇之间紧密连接,漏风量小。
2)系统简单,安全可靠。
3)防腐、防潮、阻燃、强度大。
4.主要配置
单套机械部分主要部件配置
序号 名称 数量 单位
1 门柱 12 件
2 顶箱 6 件
3 门扇 24 扇
4 底连接固定门槛 6 根

单套气控部分主要部件配置
序号 名称 数量 单位
1 气缸 24 件
2 气控装置 3 套
3 气控外围件 3 套
