抗冲击波密闭门

FM2500/1118抗冲击波密闭门|抗冲击波密闭门

作者: 矿用风门来源: 互联网
井下火药库和井下发放硐室两个出口处,必须分别增设抗冲击波活门和抗冲击波密闭门等安全措施!
井下火药库发生爆炸,一般可视为裸露硐室药包爆炸,大部分爆炸能量作用在周围岩石或砌体的不可逆变形上,形成地震波和加热周围介质,局部爆炸能量被爆轰气体生成物抛入巷道中,形成空气冲击波。在其爆炸中心4、8d(巷道直径)倍的距离上,入射波、反射波和波头组成三元外形波系的合流而形成强的平面波阵面。当波流沿巷道继续运动时,由于波在时间和距离上的拉长和波流通过不同分岔、转弯以及巷道断面的变化,波的能量逐渐消耗而降低波的诸参数。分析和掌握爆炸冲击波这一形成机理、传播规律,可根据井下火药库的具体条件,采取在强波形成的瞬间削弱它,或在某巷道

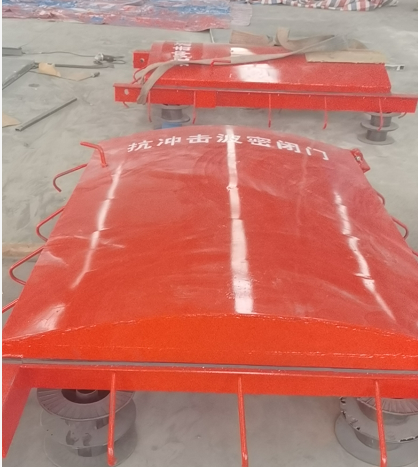

FM2500/1118抗冲击波密闭门
传播的途中阻止它。抗冲击波活门、抗冲击波密闭门(以下简称防护门)的作用就是阻止库内炸药爆炸所产生的强波流,通过3条互成直角的连通巷和延长2m尽头巷以及齿状阻波墙等一系列削波设施来衰减波流以及防止爆炸火焰和有毒气体向外部巷道扩散。
苏联科学院理化研究所研究柔性阻波墙、缓冲型垛式阻波墙、齿状阻波墙及扩大硐室、膨胀室等形式来削弱和阻止爆炸冲击波的方法。但采用抗冲击防护门是较简单、安全效果好,工程量小,易于施工。我国军工研制的防止核弹强冲击波可自动关闭的防爆活门和密闭门,就具有上述特点。
煤矿井下火药库要求通风和经常开启,又能自动关闭和闭锁,因而把防护门及通风活门配套组合为一体,其结构改为轻便型钢框架结构。

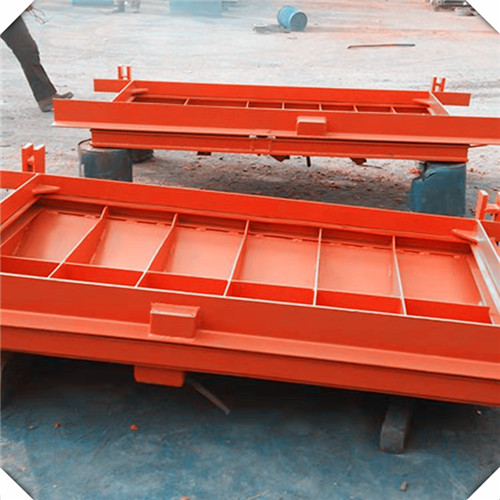

FM2500/1118抗冲击波密闭门
FM2500/1118抗冲击波密闭门采用带肋圆拱单扇门,由拱板横向加强肋板及拉板组成。活门采用带肋平板门及配套通风孔活门装置。设计时考虑到两门扇面板受力后的最大延伸,使门扇薄板可能变形而改变了薄板曲率半径和外圈表面折裂。在计算时不考虑加强肋板,作增强门扇的强度储备。密闭门拱肋和门板接触面采用拱形,拱肋底面则为直线起拱板作用。

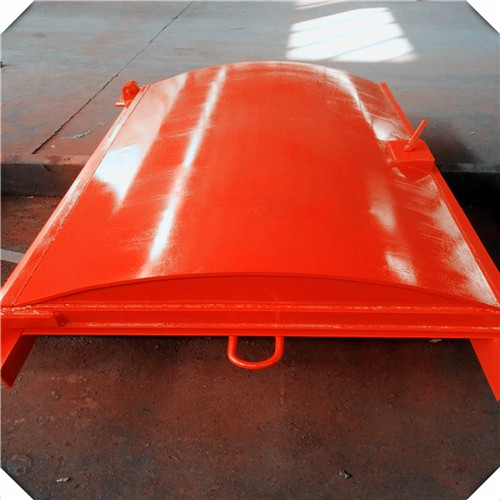

抗冲击波密闭门
FM2500/1118抗冲击波密闭门闭锁装置和铰页设计。防护门铰页承受门扇自重引起的径向荷载和门扇传来的反向压力,安装不准确出现轴向荷载(只考虑一个铰页承受)。径向荷载的大小与门扇的自重、门扇重心到铰页轴心铅锤线的距离成正比,与两铰页链的中心距离成反比,门的铰页间距增大,且距门重心近。
抗冲击波密闭门门扇铰页板与门扇之间采用螺栓连接,为使门扇受冲击波正压力作用时铰页不约束门扇,将门扇铰页板的螺栓孔做成椭圆形,其孔径稍大于螺栓直径。闭锁装置和铰页强度计算按冲击波超压门扇结构反弹回的反弹力计算,按军工试验参数反弹力PH:40kPa,在试验时,强度高和安全可靠。
