抗冲击波活门

FH抗冲击波活门

名称:FH抗冲击波活门

分类:抗冲击波活门

咨询热线:13345287774

联系我们

详细说明:

抗冲击波活门和抗冲击波密闭门一样都是用在爆炸材料库里的专用门,都是用来阻止毒气扩散,抵抗冲击波,用来阻止火焰蔓延。抗冲击波活门与抗冲击波密闭门区别在于活门有三个通风阀门,可以通过调节通风阀门来调节门内外的压力。
FH系列抗冲击波活门用途及说明:
1. 抗冲击波活门用于井下爆炸材料库和爆炸材料发放硐室,起隔离作用阻止爆炸冲击波及爆炸产生的火焰、有毒气体向外部巷道扩散,安装在进风巷道处调节库房所需风量。
2. 通风活门组分为3组,使用时可根据井下爆破材料库需要风量和总回风道负压值,确定通风活门组数,并可调节每组活门的张启角度进行微调,满足最佳通风量。
3. 抗冲击超压能力为2500Kpa。

FH抗冲击波活门结构
FH系列炸药库抗冲击波活门由门框、门扇、闭锁装置、铰页等部件组成。
1、门框为不等边角钢组焊框架构件。
2、门扇----为弧形壳板、井字筋板、槽钢圈梁组焊而成;上部装有三组通风活门装置,即在活门底板开有三组共18个直径122mm的通风孔,活门板外部装有自动张开12o角的活门悬板。每组活门通风量为20003 /h,总通风量为60003 /h,风速按8m/s进行设计的,使用时可根据井下爆破材料库需要风量和总回风道负压值,确定通风活门组数,并可调节每组活门悬板的张启角度进行微调,以满足最佳通风量。当库内一旦发生爆炸,冲击波经过衰减后,余压只要大于20KPa时,活门悬板受压在3~8s内自动关闭,与外界隔离,阻止爆炸抗冲击波及爆炸产生的火焰、有毒气体向外部巷道扩散,由总回风道排出。
3、闭锁装置设置2组,一组为通常关闭用的闭锁轴、手柄转动式;另一组为紧急闭锁装置,其功能是当冲击力大于294N时,瞬间,门与门框紧闭,压缩密封圈,锁头进入锁心,拨动双片弹簧,制动闭锁,防止门反弹;拨动外钥匙手柄即可解除闭锁。
4、下铰页----采用单向推力球轴承支撑;采用单向推力球轴承支撑,中间采用弹簧折页,确保门自动关闭。
5、密封方式采用“9”字形截面橡胶条密封。

FH系列抗冲击波活门型号含义
FH1500/918抗冲击波活门 示例:
fh:抗冲击波活门;
1500:抗冲击波超压能力1500kpa;
918硐口净通过宽度900mm、高度1800mm;

FH系列抗冲击波活门 产品规格
1500*918;
2500*918;
1500*1118;
2500*1118;
常见承压能力分1500kpa、2500kpa;

抗冲击波活门常用硐口尺寸规格为900×1800,按承压不同有2个规格,见下表:
图号              门框尺寸(mm)    承压(kPa)  通风量(m3/h)
T86-FH2500/918      900*1800        2500          6000
T86-FH1500/918      900*1800        1500          6000

抗冲击波密闭门和抗冲击波活门是可以配合使用的,抗冲击波门比其他的门要求要严格的多,望广大客户在订购时要选择正规厂家,我公司集自主研发,生产,销售为一体,我们有专业高级技工,先进的设备,从选材到生产我们都争取做到极致,我们时刻期待您的来电。

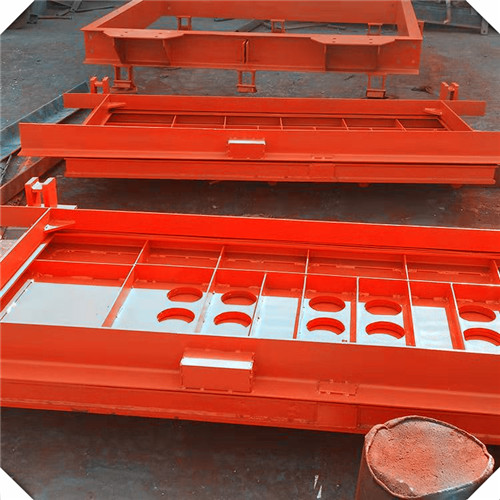

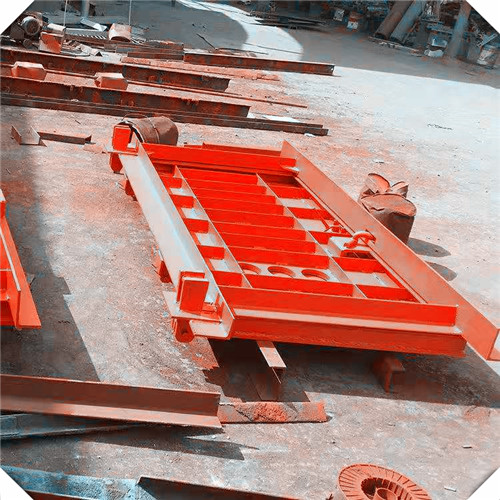

FH抗冲击波活门实物图
FH抗冲击波活门
FH抗冲击波活门
