煤矿用平衡风门采用压力式平衡风门来代替原来的木制风门。外购的压力平衡风门由于结构形式不合理,强度不足,不能在我矿使用,因此我们自制了特殊的压力平衡风门。
压力式平衡风门是由两扇面积相等的门与一平行双曲柄四连杆机构和配重组成。平行双曲柄四连杆机构的特点是:两曲柄长度相等,回转方向相同,角速度相等。我们利用这一特点,设计了风门的连杆机构。该机构是由一个锐角三角架、一个钝角三角架和一根长度可调的拉杆组成,三角架与拉杆为可回转联接形式,两个三角架分别与两扇门固定,其回转点与门轴的距离相等,即两曲柄长度相等,拉杆长度与两门轴的距离相等。
风门的工作原理,风门开启时,利用连杆机构使两扇门一扇朝里,一扇朝外同时开启,待工作人员或设备通过后,靠配重拉动连杆机构,使两扇门同时关闭,因为风压作用在两扇门上的压力相等,方向相同,门的开启方向不同,所以两扇门上的压力相互抵消,风门开启时,只要克服了门轴的回转阻力和各部门的磨擦阻力,便可很容易开启,在门缝漏风处上好密封条,靠负压的作用力与门自动贴紧,起到密封作用。
压力平衡风门为了解决该风门的强度问题,我们做了以下的工作:
⑴把门体做成桁架结构。根据西四风井的风压情况,经过计算、设计,风门的主框架为 8# 槽钢,在抗扭转薄弱的地方设计了相应的 L75×75 的角钢做为加强筋。
⑵门轴设计成铰接式。风门自重为 300kg,考虑到风门的自重和风压,门轴设计成铰接式,每扇门有 2 个门轴,门轴直径为 φ20mm,单个门轴长度为 170mm。
压力平衡风门为了解决风门的漏风问题,我们做了以下的工作:
⑴每扇门均用整块 3mm 厚的钢板做成。
⑵两扇门采用搭接结构,搭接宽度为 50mm,在每扇门的搭接处各用毛毡做成密封条。
⑶在门与门框之间用 2mm 厚的橡胶板做为密封条,靠负压自动密封。
⑷考虑到该风门下有钢丝绳运动,用尼龙胶带做为风门下部的密封件。
压力平衡风门创新点
⑴把木制风门变为钢结构风门,增加了风门的强度,减小了风压的漏损。
⑵两扇门上的压力相等,方向相同,门的开启方向不同,所以两扇门上的压力相互抵消,开启力小。
⑶可调长度拉杆能够调节风门的间隙。

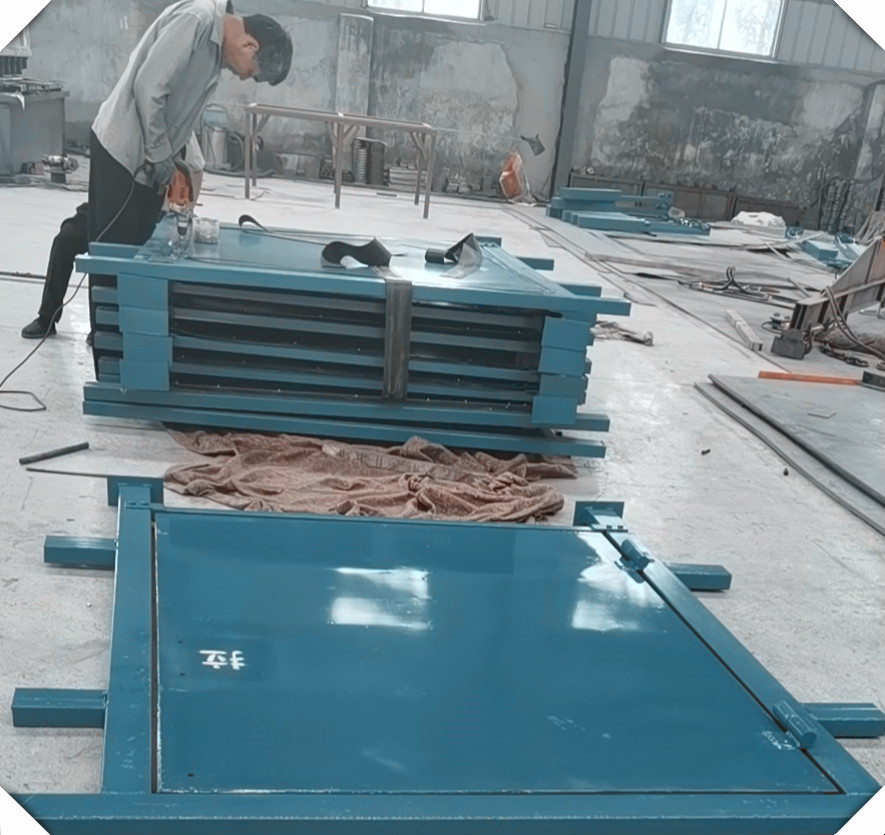

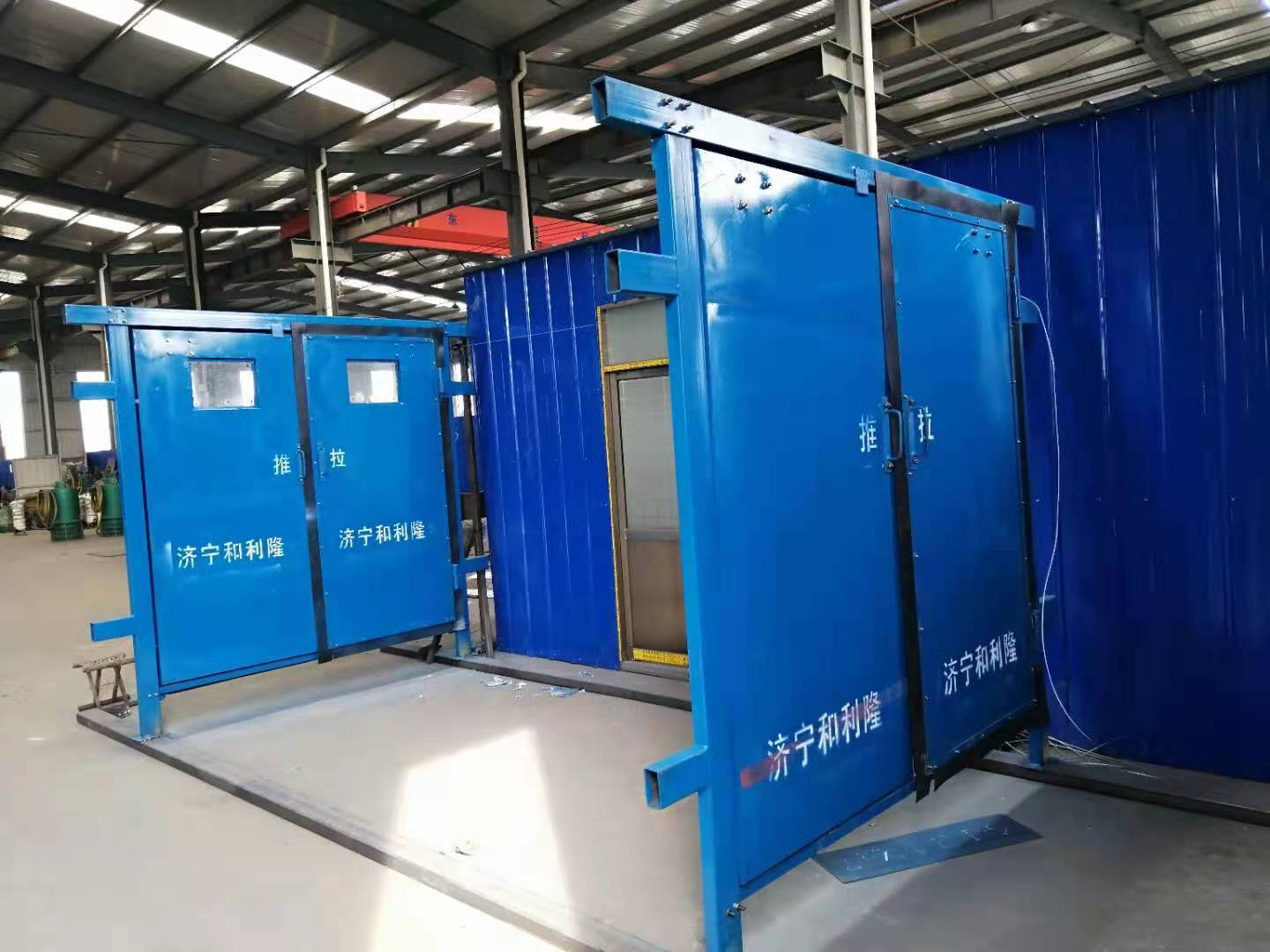

压力平衡风门实物图
