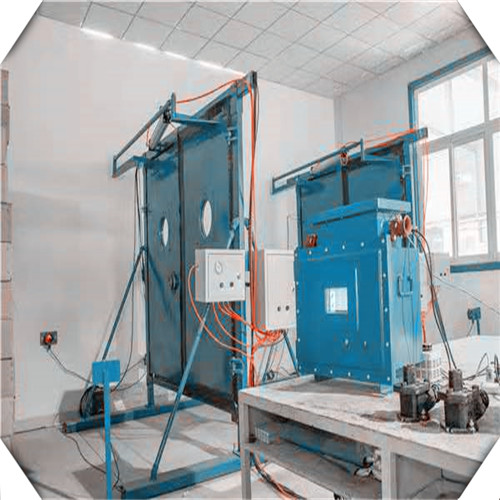

电液自动无压风门

2电液自动无压风门使用条件

1、巷道负压0-3000Pa。
2、安装的地点巷道围岩稳定,巷道变形小,且无严重淋水。
3、适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所中。
4、工作环境:-30℃~40℃
5、安装现场具备380V电压,以满足控制系统电压需求。

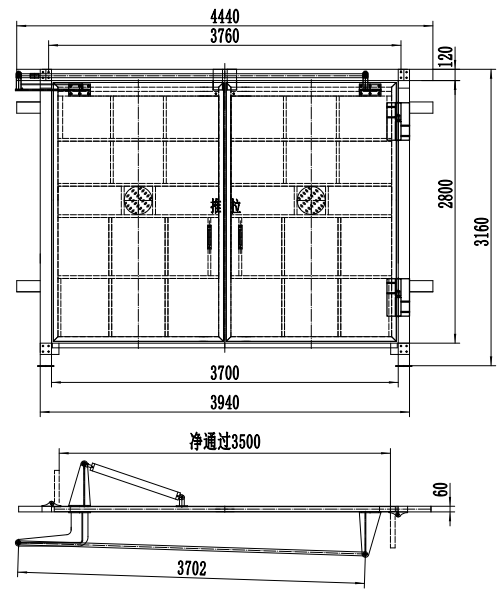

电液自动无压风门图纸

3电液自动无压风门结构组成

1、风门结构组成:
 无压风门为分体结构,在井下组合安装使用。主要由门扇、门框、平衡机构、合页等组成。门框采用钢制型材焊接而成;门扇采用钢制型材做骨架;门扇与连杆连接调节,使得风门能可靠关闭。
2、电控装置系统:
2.1安装位置:
防爆电控箱安装于巷道壁上。
2.2系统组成:
风门控制系统由风门主电控箱、隔爆兼本安型声光报警器、红外对射、本安接线盒、风门开闭状态传感器、油缸、油管、控制线路等附件构成。
2.3运行原理:
开门信号采用红外传感器方式,红外传感器安装在门扇两侧的巷道壁上。
当车辆或行人到达风门红外对射时,自动感应信号,其信号经PLC处理后输出,直接控制风门液压阀开启风门;门绿色指示灯亮,语音提示“开门请注意,离开请关门”,此时,车辆或行人可安全通过风门。通过风门红外对射时,延时一定时间风门自动关闭。

4 主要技术参数

1、风门主要技术参数
1.1无压风门:规格尺寸为净通过尺寸;
1.2风门材质:
门框采用型材:120*60*4;
门扇骨架采用型材:50*50*3,面板采用厚度2mm的钢板。
透视窗尺寸:∅300mm
1.3风门开启形式:异向同步开闭;
1.4门扇开启角度:≥90度。
1.5门扇与门扇、门扇与门框之间用自攻丝安装平板密封胶条,确保密封性能良好。
1.6门框、门扇采用全钢喷漆结构,防腐、防潮、阻燃、强度大、不变形,喷漆颜色为蓝色。
2、控制系统主要技术参数
2.1控制系统:控制器采用西门子1200及以上控制器,预留Profinet接口,作智能设备实现与智能控制器的通讯。风门的控制系统组态由厂家完成。
2.2本安控制电路:正常工作直流电压24V,电流≤0.5A。
2.3驱动装置:液压传动 。
2.4风门方式:车辆及人员通过时,风门自动打开,车辆或人员经过后自动关闭,无需人力开启。
2.5安全性能强,风门自动开启关闭时间可调,运行平稳,安全可靠,保障车辆或人员安全通过。
2.7具备灯光和语音两种报警方式,车辆或人员经过时,可发出多种语音提示信号。
2.8自动控制系统简单,易安装、易维护,充分考虑到使用的安全性,可自动、手动和排除联接销改为人工操作,避免因停电造成的开启不便的问题。必要时可加装防夹人装置。
2.9 风门控制预留远程控制接口,能够对接矿上的远程控制系统。通讯协议能够跟矿上的系统进行有效通信,保证风门的信息的向上传递。
