自动减压风门

气控连锁减压风门

名称:气控连锁减压风门

分类:自动减压风门

咨询热线:13305482208

联系我们

详细说明:
  矿用自动减压风门又称为全气控连锁减压风门适用于煤矿井下风压较大的巷道内,采用气控装置实现自动一体化操作,可以实现半自动纯气动减压风门和全自动减压风门等操作模式。

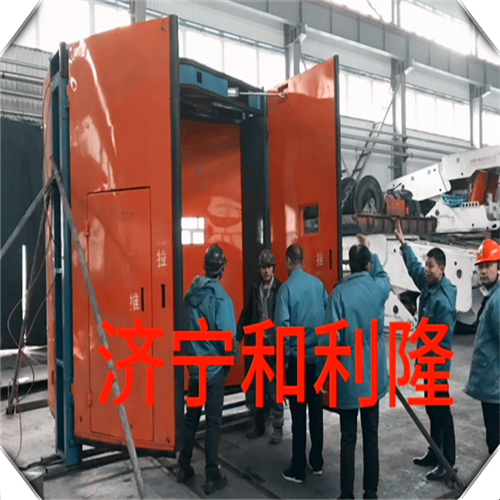

矿用全气控连锁减压风门
矿用全气控连锁减压风门一组有两道八扇风门组成,每道风门4扇,两正两反组合在一块,门扇采用弧形设计有效的减少煤矿井下风压给风门带来的压力。自动减压风门每道风门四个门扇是同步开启,当行人或者矿车经过风门感应装置感应到信号传递给风门控制主机,主机控制气缸运动把四扇风门同时打开,当经过风门后,风门另一组感应装置感应到矿车和行人经过后信号传输给控制主机,主机控制气缸关闭,风门安装防夹装置,当行人或者行车位于风门中间时,红外线感应到后风门不会关闭,等行人或者行车完全通过后风门才会关闭。

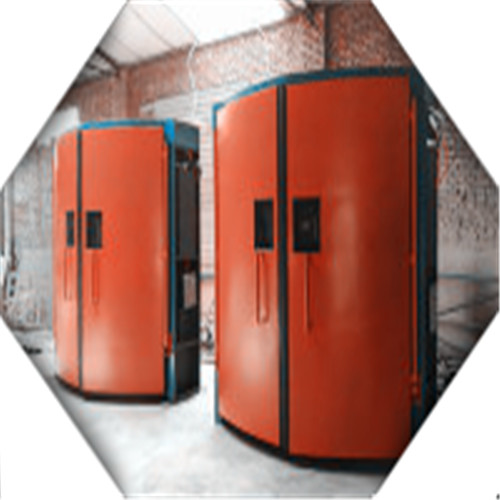

矿用全气控连锁减压风门
全气控连锁减压风门工作原理
正常通过 行人打开 A 门时,按动 A 门绿色开门按钮,若 B 门此时处于关闭状 态,则开门信号经控制箱处理后输出,控制 A 门气缸开启风门 A,同时发 送闭锁信号至 B 门控制箱,对 B 门进行强制闭锁, B 门不能再开启。 行人通过 A 门后必须按动 A 门另一侧红色关门按钮关闭风门 A,其信 号经控制箱处理后输出,控制 A 门气缸关闭风门 A, A 门完全关闭之后, 控制箱闭锁信号方可自行断开,B 门才可以开启;
同样,行人通过 B 门时,按动 B 门绿色开门按钮,若 A 门此时处于 关闭状态,则开门信号经控制箱处理后输出,控制 B 门气缸开启风门 B, 同时发送闭锁信号至 A 门控制箱,对 A 门进行强制闭锁,A 门不能再开启; 行人通过 B 门后必须按动 B 门另一侧红色关门按钮关闭风门 B,其信 号经控制箱处理后输出,控制 B 门气缸关闭风门 B,B 门完全关闭之后, 控制箱闭锁信号方可自行断开,A 门才可以开启。 行人反向通过时,操作步骤相同。当停气状态下,可手动泄压,然后手动推拉打开风门。

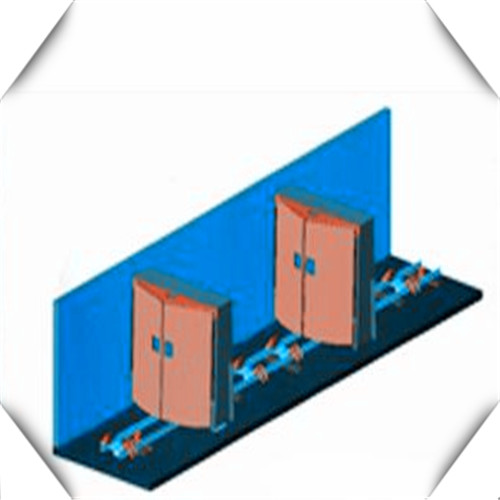

矿用全气控连锁减压风门
