双曲面对开型防水闸门的制作方法
作者： 矿用风门来源： 互联网

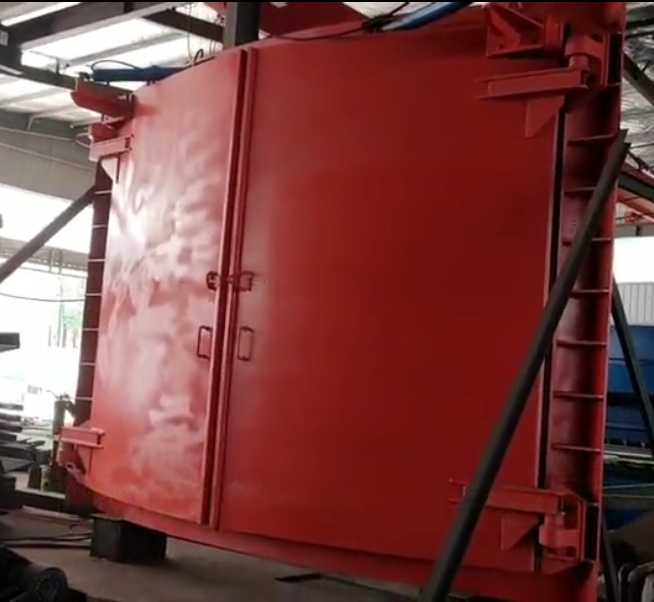

双曲面对开型防水闸门其特征在于，包括左门扇(1)、门框(2)、右门扇(3)、门枢(4)、长拉紧装置(5)和短拉紧装置(6)；门枢(4)设置多组，多组门枢(4)分别设置在门框(2)的左右两侧，门枢(4)上设置有耳轴,门枢(4)内部安装有高承载能力的滚动轴承，并预留可靠的安全系数；左门扇(1)和右门扇(3)均通过耳轴与门枢(4)转动连接；门框(2)的外围预埋进混凝土中；
左门扇(1)和右门扇(3)的结构相同，左门扇(1)包括第一加强梁(101)、第二加强梁(102)、壳板(103)、加强筋(104)和圈梁(105)；壳板(103)为曲面结构；圈梁(105)设置在左门扇(1)的边沿,圈梁(105)与来水方向成45°设置；加强筋(104)设置在左门扇(1)的背水侧；第一加强梁(101)设置在左门扇(1)和右门扇(3)结合处的背水侧,第一加强梁(101)与左门扇(1)和右门扇(3)的结合面均为45°；第二加强梁(102)设置在左门扇(1)和右门扇(3)结合处；
长拉紧装置(5)和短拉紧装置(6)成对设置多组；多组长拉紧装置(5)的一端分别设置在左门扇(1)和右门扇(3)的背水侧靠近第一加强梁(101)的位置，另一端设置在硐室壁上，且采用楔紧的方式拉紧；多组短拉紧装置(6)的一端分别设置在左门扇(1)和右门扇(3)的背水侧靠近硐室壁的位置，另一端设置在硐室壁上，且采用楔紧的方式拉紧。
