自动平衡无压风门

煤矿自动平衡无压风门

名称:煤矿自动平衡无压风门

分类:自动平衡无压风门

咨询热线:13305482208

联系我们

详细说明:

济宁和利隆生产的煤矿自动平衡无压风门包括门框,两扇可以相互开合不受干扰的门扇,门扇前后两侧的推拉把手,其中:所述门框左右两侧设置有与门扇铰接的门轴,所述门轴上下两端通过设置在门框的上、下门框的枢轴座铰接连接,所述门轴下端及相对应门扇高度的上端设置有摇摆臂,所述摇摆臂一端刚性连接门轴,另一端铰接在门扇下端或上端,所述门扇上、下端在靠近门轴处设置有避开摇摆臂的镂空槽,所述门扇上端与门框的上门框之间还设置有承重结构,所述承重结构一端悬挂固定在门扇上端,另一端平行滑动在上门框的承重滑轨上,所述承重结构与门扇上端连接的悬挂点到摇摆臂与门扇的铰接中心点之间的距离略小于摇摆臂的摇摆半径。

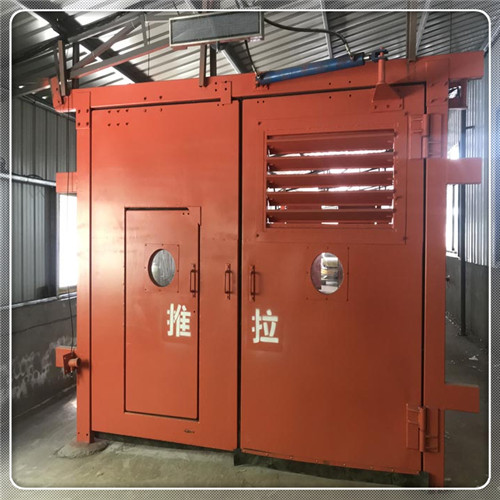

矿用自动平衡无压风门
矿用自动平衡无压风门承重结构包括承重拉杆,承重滑轮与导向滑轮,所述承重滑轮与导向滑轮分开固定在承重拉杆上端,并且分别插入在承重滑轨的承重滑槽及导向滑槽内,所述承重拉杆下端悬挂连接门扇。
矿用自动平衡无压风门门扇包括门扇框架和通过门扇框架固定的门芯,所述门芯可以采用铝合金、木材或钢化玻璃制作。

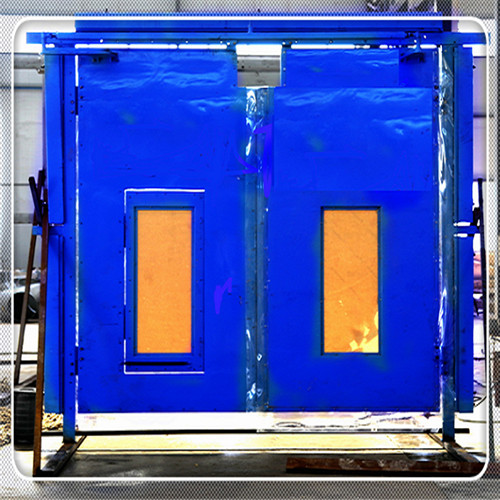

矿用自动平衡无压风门
与现有技术相比,本实用新型的有益效果是:本实用新型通过门轴,要摆臂,门扇之间的铰接结构,能够实现开关门风阻小的问题,通过悬挂点到摇摆臂与门扇的铰接中心点之间的距离略小于摇摆臂的摇摆半径,使得门扇开启时,尽量的贴着门框一侧,使得门扇开启占用门框侧空间少,通过设置承重结构,使得门扇整体通过上、下摇摆臂的铰接点及承重结构的悬挂点,三点承受门扇重力,受力更加平衡,使得平衡门整体耐用性更好,开关门更加省力,这在门芯是玻璃门芯材质制作或者门扇较重及较大的门扇上,体现尤为明显。
