FH2500/918抗冲击波活门安装在井下火药库发放及行人一侧的出口，在其发放处的外侧，以防止库内或发放处爆炸冲击波及爆炸后产生的火焰及浓烟、有毒气体向外扩散。密闭门设置在库房回风侧出口的一端，其作用同防护活门。这两种门通常是关闭的。

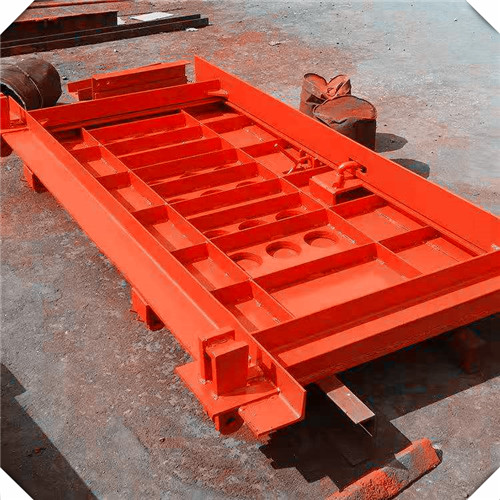

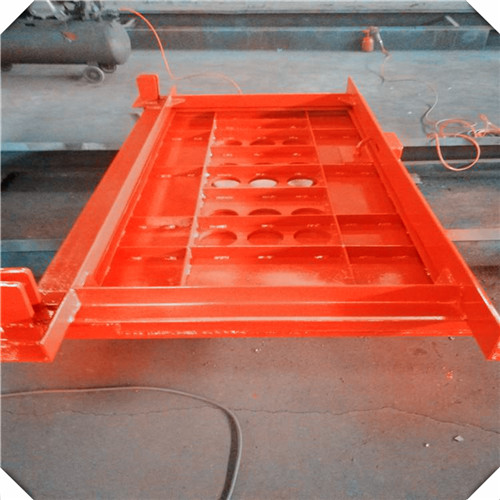

矿用FH2500/918抗冲击波活门门扇上部装有3组通风活门装置，总通风量为6000m3/ h，每组通风量为2000m3 / h，可供不同容量的井下火药库选用，风速按8m/s设计。FH2500/918抗冲击波活门装置结构是在活门底板开有3组共18个直径122mm 的通风孔，活门板外部装有自重张开 12。角的活门悬板。当库内一旦发生爆炸，冲击波通过拐3道直角弯及延长2m的尽头巷道衰减之后余压只要大于20kPa时，活门悬板受压，在3一8ms内自动关闭，与外部隔离，阻止爆炸冲击波及爆炸产生的火焰、有毒气体向外部巷道扩散，而由总回风道排出。
活门和密闭门各装有一套手动闭锁和紧急闭锁装置。其作用是在防护活门开启较频繁、门扇未闭锁的情况下，当爆炸冲击波压力大于20kPa时，瞬间压缩门体密封圈使门扇与门框紧闭．，该装置的锁头进入锁心，拨动双片弹簧制动闭锁，防止门扇反弹。
为保证活门经常开启和随时关门，门体上装有复位弹簧折页，使其自动关闭。门扇周边装有空心橡胶密封圈，只有在受爆炸冲击波压力作用下，压缩密封圈，紧急闭锁装置才能作用，平时仅需使用手动闭锁。
矿用抗冲击波活门有3个功能作用#一是抗冲击波的作用爹二是3组18个通风孔调节库房所需风量的作用爹三是库房内外发生火情，关闭通风孔，起隔离作用。
为防止活门人为长期敞开，在库房炸药发放室内，装有防爆光电开关、信号电笛及信号灯和报警装置。其作用原理利用装在防护活门框上的报光器和受光器，当活门关闭时，安装在活门上的金属遮光板，通过报光器和受光器之间，使防爆光电开关给出一组常开接点断开，电笛和信号不显示信号。当活门敞开时，报光器和受光器之间被检测物体，使防爆光电开关给出一组常开接点闭合，电笛、信号显示报警信号，值班人员关闭防护活门
